不锈钢蝶阀的正确选型介绍

发布日期:[2021-07-05] 点击率:关键词:不锈钢蝶阀

不锈钢蝶阀采用三偏心多层金属硬密封结构,广泛应用于冶金、电力、石化、给排水、城建等介质温度为425℃的工业管道。调整流量和负载并降低以关闭流体。阀门采用三偏心结构,阀座和阀瓣密封面采用不同硬度和不锈钢制成,具有优良的耐腐蚀性和长寿命。

如何选择不锈钢蝶阀

1.不锈钢气动蝶阀调节阀口径选择。

应根据已知流体计算所需流量系数CV,并根据产品技术参数表选择合适的调节阀口径。计算 CV 时,请记住液体、气体、水蒸气和其他蒸气之间的差异。

2.取决于不锈钢气动蝶阀的安全选择。

气动薄膜调节阀有气开阀和气闭阀两种。根据各种制造工艺的安全和使用要求,当信号压力被切断时,调节阀将处于打开或关闭位置,这取决于工艺带来的危险程度。如果阀门处于关闭位置且危害较小,则使用气开阀。当信号压力切断时,调节阀处于关闭位置。否则,使用气闭阀。

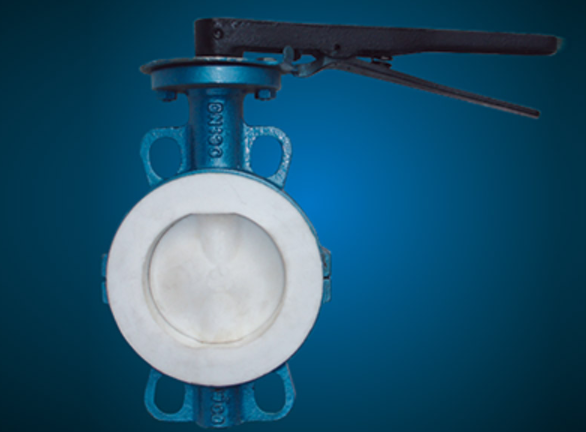

衬氟衬里蝶阀


3.根据使用要求选型。

不锈钢气动蝶阀由阀芯和阀体两部分组成,结构根据使用要求而有所不同。气动薄膜控制阀主要有直通式单座阀、双座控制阀、高压角控制阀等。直通式单座阀适用于需要较小的需求时,由于流体推入单座阀芯,因此泄漏更少,不平衡力更大。泄漏,管径小,阀门前后压差小。直通双座阀的阀体有两个阀芯,一个在顶部,一个在底部。由于作用在上下阀芯上的流体的相反推力,这些大致抵消。所以双不平衡力座阀体积小,阀前后压差很大。但由于阀体流道复杂,如果用于高压差,会增加阀体冲蚀损坏,不适用于高粘性悬浮颗粒或含纤维介质。另外,由于加工条件的限制,双座阀的上下阀芯不容易同时关闭,所以关闭时泄漏量大,特别是在高温或低温下使用时.在某些情况下,材料具有不同的热膨胀系数,这更有可能导致严重的问题。的泄漏。角型高压阀体为直角,流道简单,阻力小,受高速流体侵蚀小,因此特别适用于压差大、粘度高、悬浮颗粒物的流体,它还用于处理蒸汽和液体。用于混合和容易冲洗的蒸汽腐蚀。该型阀体可防止结焦、卡滞、堵塞,便于清洗和自洁。


4.流动特性。

在自动控制系统的设计过程中,不锈钢蝶阀的选择应重点考虑流量的特点。典型的理想特性包括线性流量特性、等百分比流量特性(对数流量特性)、快开流量特性和抛物线流量特性。在线性流动特性的情况下,当开度的相对变化相同时,流量小时流量的相对变化大,流量大时流量的相对变化小。因此,线性流量调节阀在开度小(负载小)时调节性能差,难以控制,易振动,因此在开度小或负载波动时。调谐系统较大,但适用于负载相对稳定、变化不大的调谐系统。具有流量特性的调节阀,低负荷时调节作用弱,高负荷时调节作用强。接近关门时,调节效果微弱,运行平稳。当它接近全油门时,它具有强大的调节效果,并且工作灵敏有效。能在一定程度上提高调整质量,因此适用于负荷变化较大的场合,在满负荷生产和半负荷生产中调整效果较好。
