不锈钢止回阀的工作原理及分类

发布日期:[2022-11-07] 点击率:关键词:不锈钢止回阀

  不锈钢止回阀又称为逆流阀、逆止阀、背压阀、单向阀。这类阀门属于自动阀门,靠介质本身在管道中流动所产生的力自动开启和关闭。不锈钢止回阀分为升降式不锈钢止回阀、旋启式不锈钢止回阀、盘式不锈钢止回阀。

  不锈钢止回阀也可用于辅助系统管道供气,压力可能高于主系统的压力。不锈钢止回阀根据材质的不同,可适用于不同介质的管道。


  不锈钢止回阀工作原理

  不锈钢止回阀还可用于供应压力可能超过系统压力的辅助系统管道。不锈钢止回阀可分为旋启式止回阀(按重心旋转)和升降式止回阀(沿轴线移动)。

  不锈钢止回阀这类阀门的作用是让介质只向一个方向流动,而阻止它向相反方向流动。通常,这种类型的阀门会自动运行。阀瓣在一个方向流动的流体压力的作用下打开。当流体沿相反方向流动时,流体压力和阀瓣的自匹配作用于阀门。片,从而阻断流动。


不锈钢止回阀的分类

  不锈钢止回阀这类阀门的作用是允许介质只向一个方向流动,而阻止它向相反方向流动。通常,这种类型的阀门会自动运行。不锈钢止回阀阀瓣在一个方向流动的流体压力的作用下打开。当流体沿相反方向流动时,流体压力和阀瓣的自匹配作用于阀门。

  止回阀的作用是让介质只向一个方向流动,而阻止它向那个方向流动。通常,这种类型的阀门会自动运行。阀瓣在一个方向流动的流体压力的作用下打开。当流体沿相反方向流动时,流体压力和阀瓣的自匹配作用在阀座上。从而阻断流量。

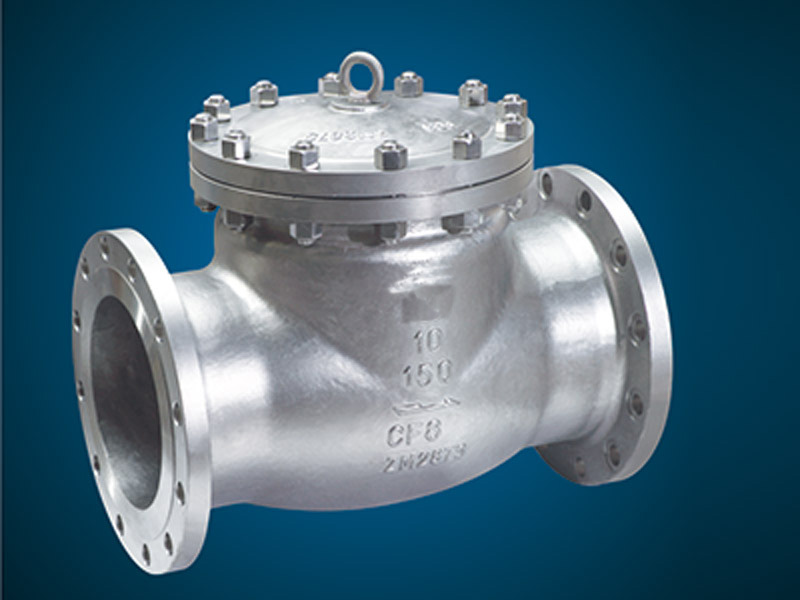

  1、旋启式止回阀

  旋启式止回阀具有铰链机构和门状阀瓣,可自由靠在倾斜的阀座表面上。气门裂纹采用铰链机构设计,使气门裂纹每次都能到达阀座表面的适当位置,使气门裂纹有足够的旋转空间,真正做到气门裂纹,可以进行全面接触。阀座。阀门缝隙可以由金属、皮革或橡胶制成。或者,根据性能要求,可以在金属上安装合成盖。旋启式止回阀全开时,液压几乎畅通无阻,通过阀门的压降相对较小。

  2、升降式止回阀

  升降式止回阀碟片位于阀体阀座的密封面上。阀门的其余部分类似于截止阀,只是您可以自由上下移动阀瓣。流体的压力将圆盘从片材的密封面上抬起,介质的回流使圆盘落到圆盘上。坐下来阻止流动。根据使用条件,阀盘可以是全金属结构,也可以是橡胶垫或橡胶圈安装在阀盘支架上。与截止阀一样,通过升降式止回阀的流体流量也较窄,因此通过升降式止回阀的压降大于旋启式止回阀的压降,限制了旋启式止回阀的流量。

  3、不锈钢烟道止回阀

  1)制造原理与原塑料止回阀相同。它完全由不锈钢或不锈钢制成。它的优点是在安装时必须穿孔,具有单向防火效果和一般的防烟效果。

  2)新款卡扣式止回阀,完全由不锈钢或不锈钢制成,阀瓣铰链式启闭,提高密封性能。它易于安装,的缺点是它仍然是单向防火的。不符合国家消防局的要求。

  3)碟片式止回阀

  阀瓣是一种绕阀座销轴旋转的止回阀。碟片式止回阀结构简单,只能安装在水平管道上,密封性能较差。
