贯流式不锈钢止回阀的产品特点
启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。
贯流式不锈钢止回阀的应用规范
①铸钢贯流式止回阀设计制造按照GB/T21387、GB/T12224
②锻钢贯流式止回阀设计制造按照:JB/T 7746
③检验和试验按照GB/T 13927、GB/T26480
④法兰连接按照GB/T79、HG/T20592、GB/T9113
⑤对焊端: GB/T12224
⑥承插焊端: JB/T 7746
⑦结构长度: GB/T21387
⑧温压等级: GB/T12224
贯流式不锈钢止回阀的结构特点
①阀体结构形式:阀体采用一体式设计,内部结构为流线型流道,介质不绕流,阀门流阻小,节省能源。
②采用特殊密封结构,无论阀后压力的高低,阀门都关闭严密,密封性能好。克服了一般止回阀在低背压时密封性能差的缺点
③启闭件(阀瓣)设计:阀瓣设计为浮动式,能自动补偿因安装和使用中磨损所引起的误差,保证密封面紧密贴合,提高了密封性能。具有足够的强度和刚度,阀瓣密封面可根据用户要求堆焊金材料或镶嵌非金属材料。
④启闭行程短,并能自动复位无冲击,在较小的流速下,阀门即可全开,关闭时间短。
⑤阀门不受安装位置限制,可以水平、垂直及任意角度安装
⑥操作形式:止回阀根据介质流动情况自动开启或关闭。

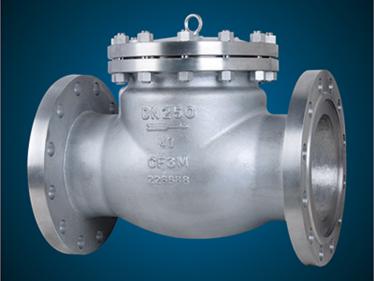

⑦吊环设计:大口径的止回阀设计有吊环,方便起吊。
