不锈钢截止阀型号代号含义

发布日期:[2022-08-17] 点击率:关键词:不锈钢截止阀

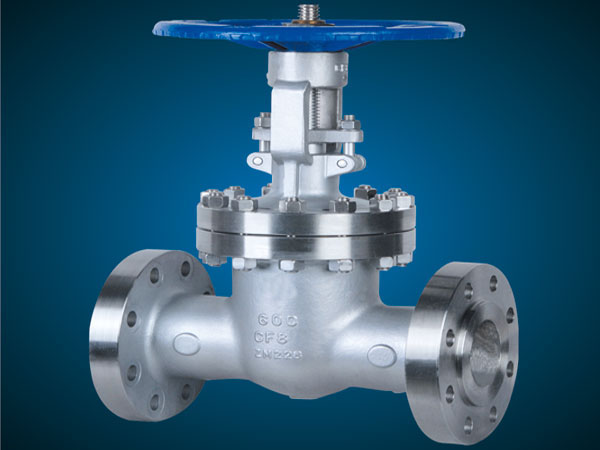

不锈钢截止阀是截止阀的一种,对阀体材质要求比较高一般有301、304、316等几个材质选择广泛应用于化工,船舶,医药,食品机械等行业。不锈钢截止阀分为手动不锈钢截止阀,气动不锈钢截止阀,电动不锈钢截止阀。

不锈钢截止阀型号代号含义


如型号:J41H-16P

1、截止阀类型代号为J;

2、截止阀的驱动方式代号由字母表示,常见的有2-电液动,9-电动,6-气动,5-锥齿轮传动,3-涡轮蜗杆;手动不需要写出来;

3、截止阀的连接形式代号用字母表示,1-内螺纹,2-外螺纹,4-法兰式,6-焊接时,7-对夹式,9-卡箍,0-卡套;

4、截止阀结构形式代号,1-直流流道(阀瓣非平衡式),2-Z形流道(阀瓣非平衡式),3-三通流道(阀瓣非平衡式),4-角式流道(阀瓣非平衡式),5-直流流道(阀瓣非平衡式),6-直流流道(阀瓣平衡式),7-角式流道(阀瓣平衡式);

5、密封材料或衬里材料分别用R-奥氏体不锈钢,T-铜合金,X-橡胶,S-塑料,N-尼龙塑料,F-氟塑料,H-Cr系不锈钢,Y-硬质合金,J-衬胶,M-蒙乃尔合金,Tc-陶瓷;

6、阀体材料代号Z-灰铸铁,K-可锻铸铁,Q-球墨铸铁,T-铜及合金,C-碳钢,P-铬镍系不锈钢,R-铬镍钼系不锈钢,V-铬钼钒钢。

7、阀体公称压力16代表1.6Mpa压力

8、P代表的是阀体材质P-不锈钢,C-碳钢,不写为铸铁
