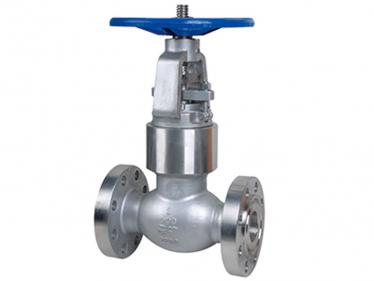

重型不锈钢截止阀

重型不锈钢截止阀

重型不锈钢截止阀的产品特点

1.公称通径NPS 10"以上,压力等级400 lbs,公称通径NPS 6"以上,压力等级600-2500 lbs的手动阀,操作装置装有滚动轴承便于开启。关闭。

2.主体、内件、填料、垫片、紧固件的材料可根据用户要求和实际工况进行合理组合。

3.阀座可以是可更换的阀座,可以与封闭件密封面的材料任意组合,以满足工况要求,延长使用寿命。

4.产品设计和制造符合美国标准ANSI B16.34、美国石油学会标准API 6D和API 600的要求。

5.结构紧凑,体积小,刚性好,密封安全可靠。

6.关闭部分(不锈钢截止阀)采用弹性结构,自动修正运行过程中因异常载荷和温度引起的阀体变形。因此,密封可靠,不会产生闸楔。


重型不锈钢截止阀的应用规范

①设计制造:铸钢闸阀按照API 600(ISO 10434)、API 6D

②不锈钢闸阀按照:API603、API600

③锻钢闸阀按照:API602

④检验和试验:API 598,AP600 or API6D

⑤法兰连接: ASME B 16.5 for NPS≤24, ASME B16.47 B系列API 605、 ASME B16.47 A系列、 MSS SE-44(for NPS>24)

⑥对焊端: ASME B16.25

⑦承插焊端: ASME B16.11

⑧结构长度: ASME B16.10

⑨温压等级: ASME B16.34


重型不锈钢截止阀的结构特点

①阀体和阀盖连接形式:Class150~ Class900采用栓接阀盖;Class1500~Class2500采用自压密封式阀盖。

②弹簧加载填料冲击系统:如果客户要求,可采用弹簧加载填料沖击系统提高填料密封的持久性和可靠性。

③阀盖垫片形式:Class150闸阀采用不锈钢石墨复合垫片;C|ass300间阀采用不锈钢石墨缠绕垫片; Class600闸阀可用不锈钢石墨缠绕垫片也可采用金属环垫片;Class900闸阀可采用金属环垫片Class1500~Class2500闸阀采用自压密封金属环。

④填料密封:通常采用柔性石墨作为填料材料,可根据用户需求提供PTFE或者复合填料材料。填料与頃料函接触的表面粗粘3度为0.2um,可以保证阀杆与填料接触面接合紧密但是旋转自如,经过精密的机械加工的阀杆密封面粗糙度0.8μm可以保证阀杆可靠的密封。

⑤操作形式:一般情况下采用手轮驱动或者齿轮传动方式,可根据用户需要采用链轮传动或者电装驱动。

⑥闸板设计:NPS≥2弹性闸板、NPS<2"刚性闸板

⑦倒密封设计:我公司提供的所有闸阀都有倒密封设计,通常情况下,碳钢闸阀的阀座设计采用分离式倒密封结构,不锈钢闸阀的倒密封是直接加工或者是焊后加工。当阀门在全开位置时,倒密封的密封面非常可靠。虽然按照标准API600中有倒密封,但这不作为在带压情况下更换填料的依据

⑧阀杆设计:采用整体锻造工艺制成,按照标准要求确定最小直径,阀杆和阀瓣采用T型结构连接。阀杆结合面的强度大于阀杆T型螺纹部分的强度,强度试验按照API591进行。

⑨阀杆螺母:通常情况下,阀杆螺母材料采用 ASTMA439D2。可以根据用户要求采用铜合金等材料,对于大口径的闸阀(NPS≥10"C|ass150;NPS≥8"C|ass300;NPS≥6" Class600;NPS≥5"Cass900),阀杆螺母和阀杆之间设计有滚动轴承,可以有效减小截止阀的开启力矩使阀门可以轻松开关。


查看不锈钢截止阀说明书

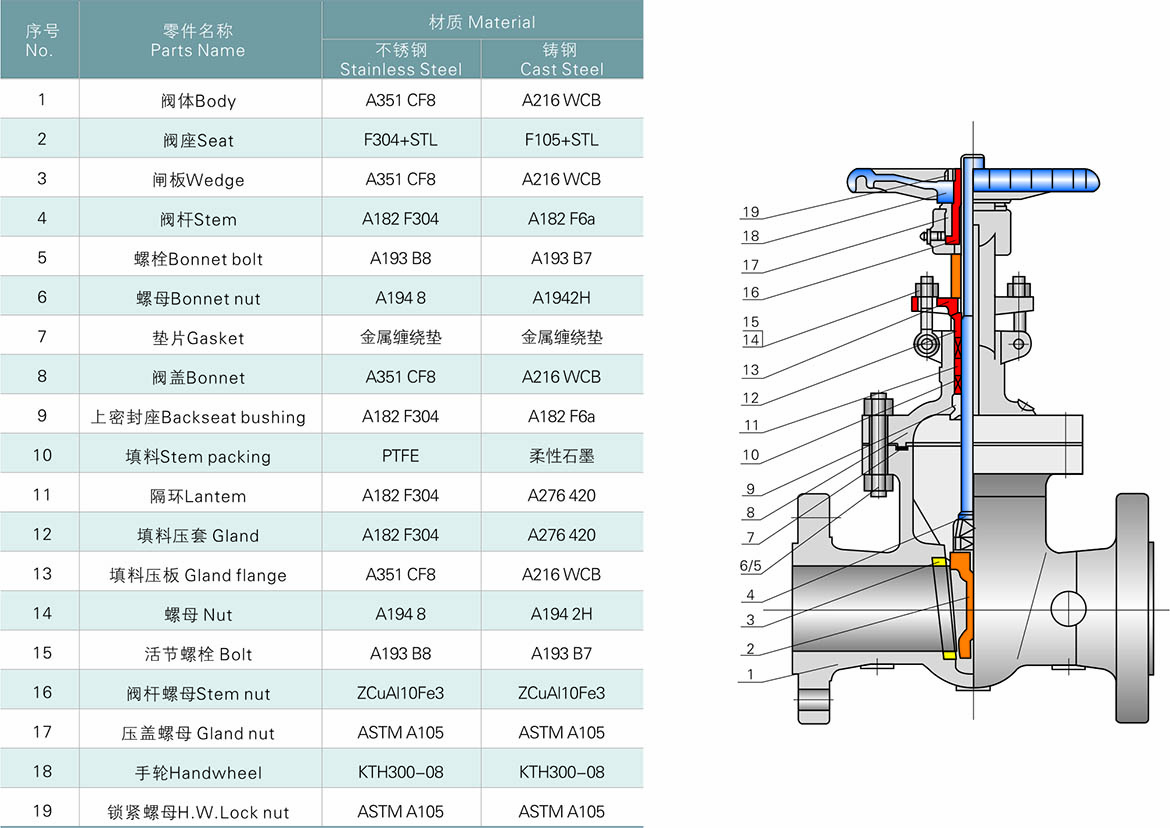

不锈钢截止阀主要零部件材质

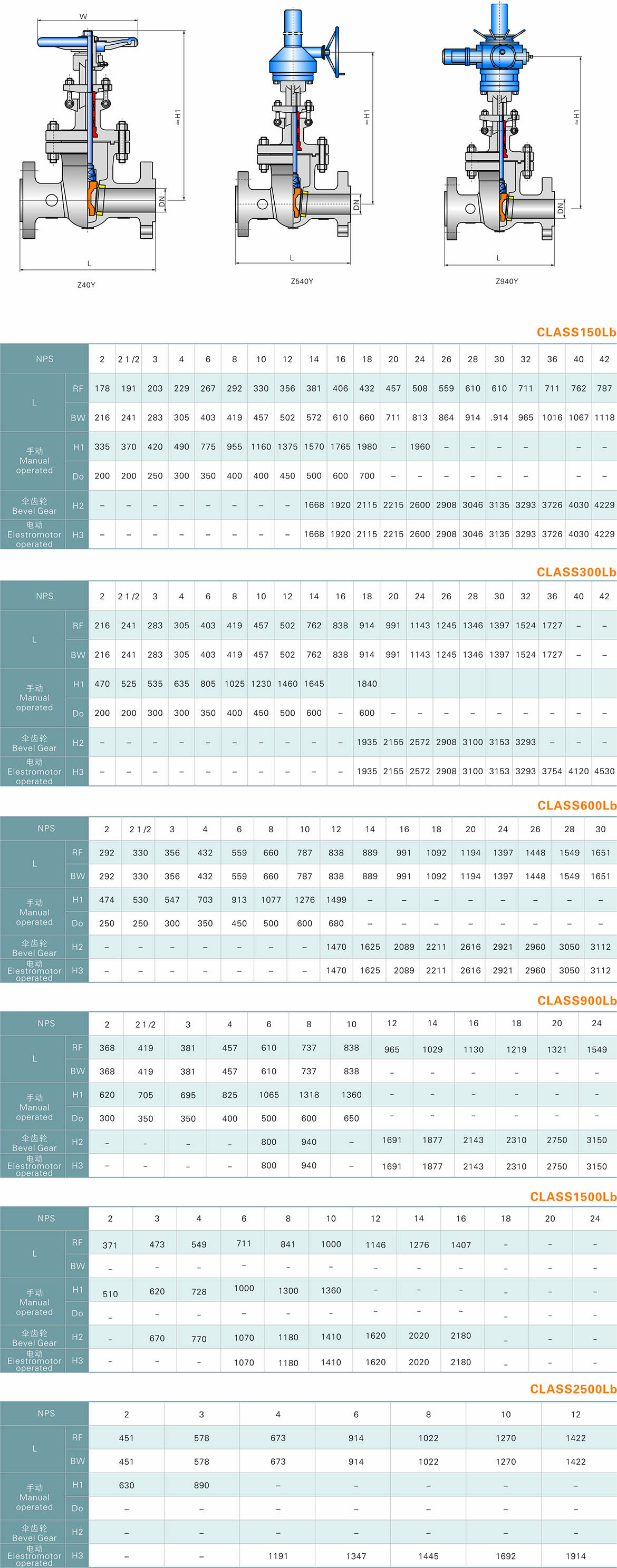

不锈钢截止阀主要尺寸数据

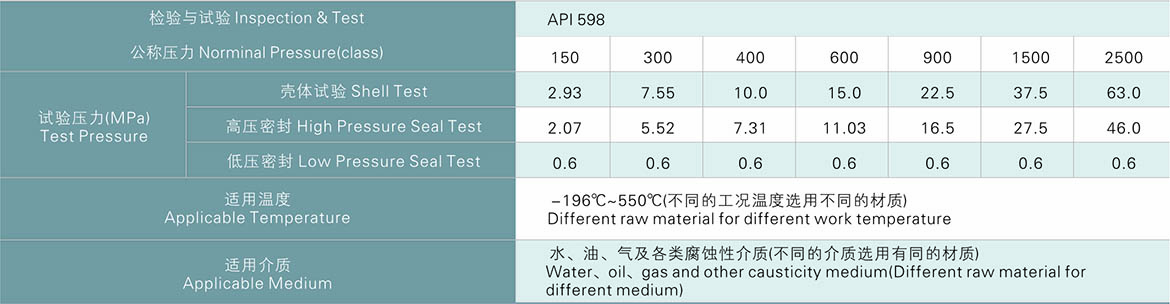

不锈钢截止阀使用工况
