氧气不锈钢截止阀

氧气不锈钢截止阀

氧气不锈钢截止阀的产品特点

1.设计制造标准严格遵循禁油脱脂工艺,所有部件安装前均经过严格脱脂处理。它是专用于氧气介质的阀门,具有优良的气密性和安全性。

2.结构简单,制造维修方便,工作行程小,启闭时间短。

3.氧气截止阀通常适用于截止使用。

4.不锈钢截止阀依靠阀杆的压力使阀瓣密封面与阀座密封面紧密接触,阻止介质流动。它是一种强制密封阀门。

5.介质流向有“低进高出”和“高进低出”两种,一个方向的流向只有介质,此时有一个方向的安装。

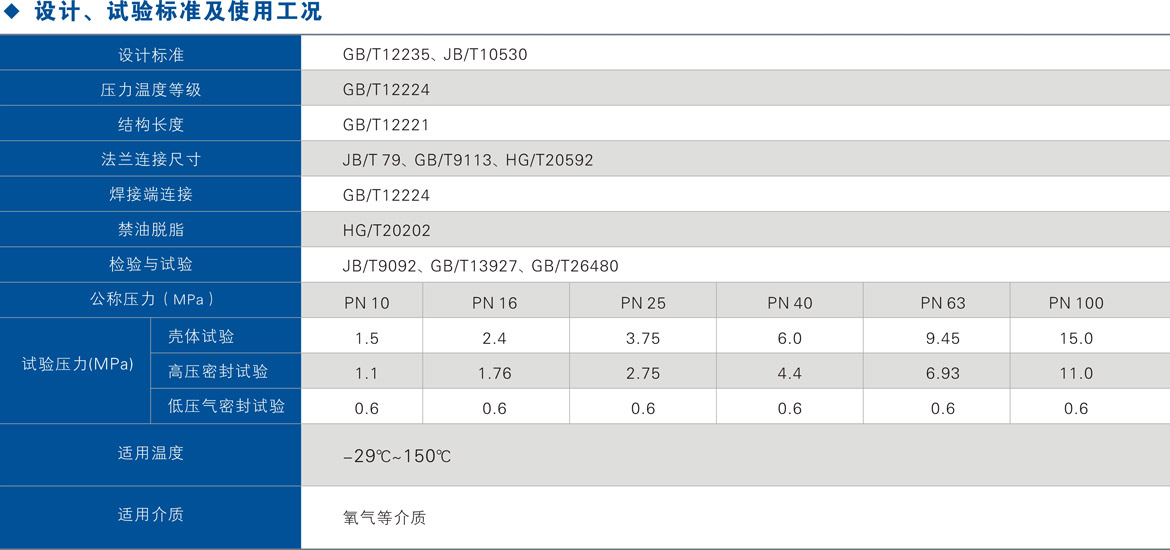

氧气不锈钢截止阀的应用规范

①铸钢截止阀设计制造按照GB/T12235

②锻钢截止阀设计制造按照:JB/T 7746

③检验和试验按照GB/T 13927、GB/T26480

④法兰连接按照GB/T79、HG/T20592、GB/T9113

⑤对焊端: GB/T12224

⑥承插焊端: JB/T 7746

⑦结构长度: GB/T12221

⑧温压等级: GB/T12224

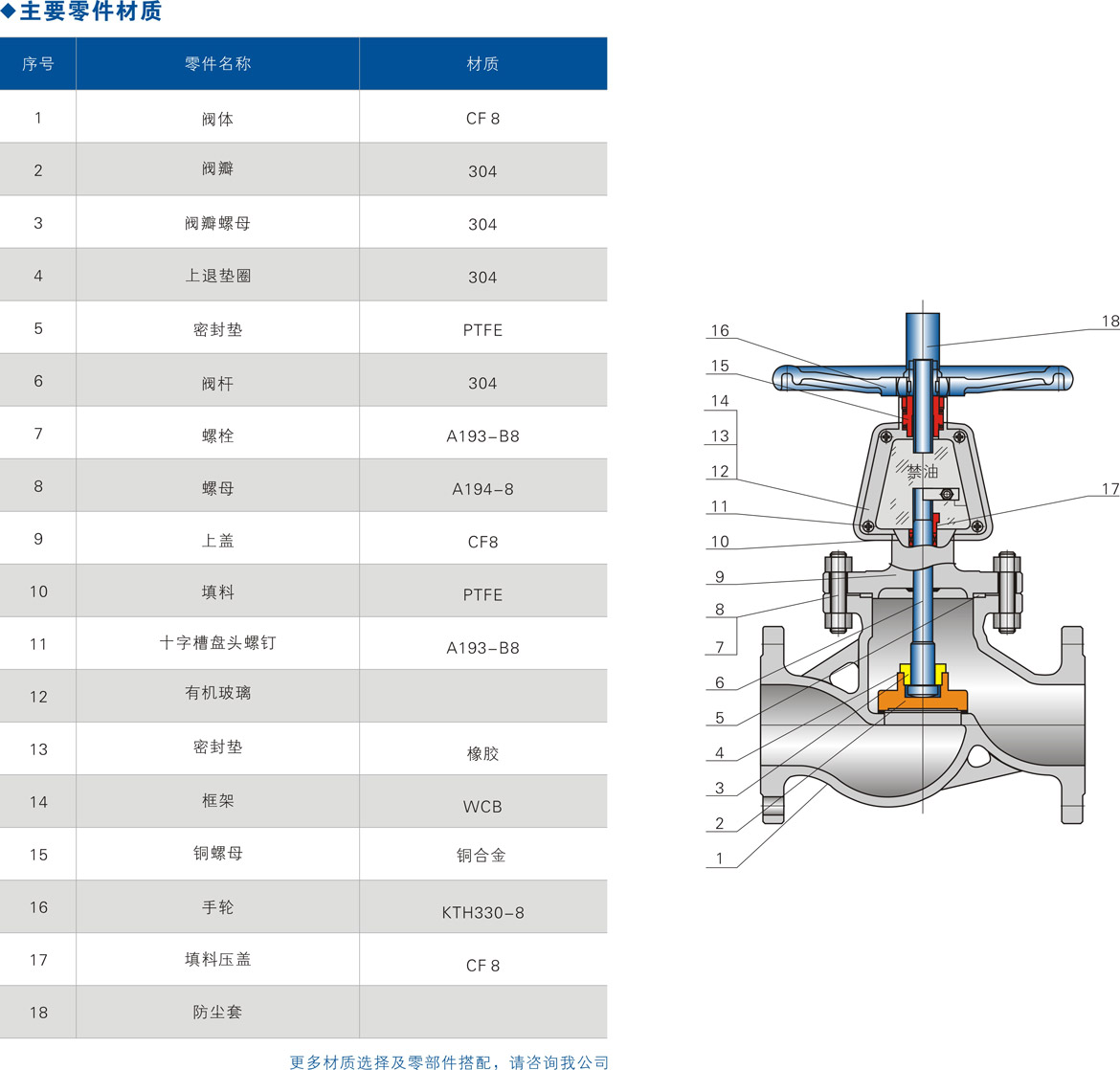

氧气不锈钢截止阀的结构特点

①禁油脱脂结构:该产品具有防尘、防水、防油污装置,所有与氧气接触的阀件在组装前均经过严格脱脂和禁油措施,可确保使用时安全可靠。

②启闭件(阀瓣)设计:通常采用平面密封阀瓣,密封面可根据用户要求堆焊金材料或镶嵌非金属材料。

③阀盖中道垫片形式:氧气阀密封垫片均采用聚四氟乙烯(PTFE),达到禁油脱脂的效果。

④填料密封:均采用V型聚四氟乙烯(V-PTFE),达到禁油脱脂的效果。填料与頃料函接触的表面粗粘3度为0.2um,可以保证阀杆与填料接触面接合紧密但是旋转自如,经过精密的机械加工的阀杆密封面粗糙度0.8μm可以保证阀杆可靠的密封。

⑤弹簧加载填料冲击系统:如果客户要求,可采用弹簧加载填料沖击系统提高填料密封的持久性和可靠性。

⑥操作形式:一般情况下采用手轮驱动或者齿轮传动方式,可根据用户需要采用链轮传动或者电装驱动。

⑦倒密封设计:我公司提供的所有截止阀都有倒密封设计,通常情况下,碳钢截止的阀座设计采用分离式倒密封结构,不锈钢截止阀的倒密封是直接加工或者是焊后加工。当阀门在全开位置时,倒密封的密封面非常可靠。

⑧阀杆设计:采用整体锻造工艺制成,按照标准要求确定最小直径。

⑨阀杆螺母:通常情况下,阀杆螺母材料采用铜合金。可以根据用户要求采用高镍铸铁等材料,对于大口径的截止阀:阀杆螺母和阀杆之间设计有滚动轴承,可以有效减小截止阀的开启力矩使阀门可以轻松开关。
