Q347F-16P不锈钢球阀

Q347F-16P不锈钢球阀

Q347F-16P不锈钢球阀的产品特点

1.在各种阀门中,Q347F-16P不锈钢球阀的流动阻力最小,全通径球阀开启时,球道、阀体通道、连接管的直径相等,成为一个直径。介质流动时损失很小,也可用于清洗管道。

2.与浮动球阀相比,在工作过程中,球阀前流体压力所产生的力全部传递到上下阀杆,球体不会移动到阀座上。由于压力过高,Q347F-16P不锈钢球阀受压开启力矩小,阀座变形小,密封性能稳定,寿命长,适用于高压大口径。

3.Q347F-16P不锈钢球阀可以通过旋转90°快速启闭来实现全关或全开。与相同规格的闸阀和手套阀相比,不锈钢球阀体积更小、重量更轻,更便于管道安装。

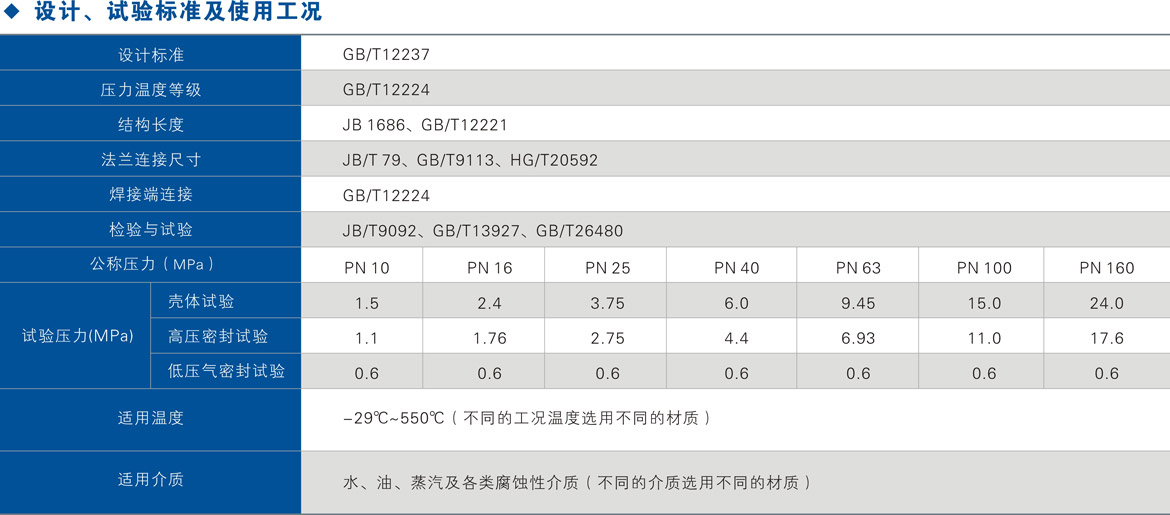

Q347F-16P不锈钢球阀的应用规范

①设计制造:铸钢球阀按照GB/T12237、GB/T12224

②验收和检验:GB/T 13927、GB/T26480

③法兰连接尺寸: GB/T79、HG/T20592、GB/T9113

④对焊端: GB/T12224

⑤承插焊端: JB/T 7746

⑥结构长度: B/T12221

⑦温压等级: GB/T12224

⑧防火安全:JB/T6899


Q347F-16P不锈钢球阀的结构特点

①自动泄压结构:当中腔压力出现异常升高现象时,单密封结构的球阀具有自动泄压机能,而双密封结构的球阀则由阀体上的附加泄压装置进行泄压。

②密封的紧急救护:阀门设计有辅助的阀座紧急密封系统。一但软密封受损,或出现紧急情青况下而不能密封时,通过向辅助密封系统注射相应的密封剂即可进行紧急密封。紧急密封装置在必要时也可用来对阀座区域进行沖洗润滑,以保持其清洁。同样阀杆也可设计有辅助的紧急密封系统。

③锁定装置 :在手动球阀的全开、全闭两点位置上设计可上锁的结构,这样,可防止误操作以及不可预知的线路振动而产牛的不应有的开关现象,特别是在可燃性介质的石油类和化学药品的生产线,以及阀门在室外卜配管时,这种设计体现出的优点和实际效果特别好。

④防火结构:根据工况及用户的需要,球阀可设计为防火结构。球阀的耐火设计执行API607标准的规定,一旦发生火灾而使软密封圈烧损时,球阀的防火结构可阻止介质的大量泄漏,防止火灾的进一步扩大。

⑤防静电结构:当操作阀门时,由于球体和阀座之间的摩擦,会产生静电电荷并积聚在球体上。为防止产生静电火花,特在阀门上设置防静电装置,将积聚在球体上的电荷导出。

⑥全通径结构及缩径结构:为满足用户的不同需要,本公司球阀产品有全通径及缩径两种系列。全通径球阀的通道内径与管道内径一致,便于管道清扫,而缩径系列球阀的重量相对较轻,能有效降低成本和价格。

⑦阀体的泄放装置:根据用户要求或装置系统要求,球阀的阀体上安装有排泄阀。一旦阀门的两端被封闭,阀腔内的积压可通过阀体的排泄阀进行排放,它具有双截止与泄放(DBB)功能。阀体的泄放阀的另一种功能是通过它可对阀体内的长期淤积物进行冲洗与排放。

⑧防腐蚀:阀体壁厚设计时留有一定的腐蚀余量,碳钢阀门阀杆、固定轴、球体、阀座等均按ASTM B-733进行表面化学镀层。此外尚有多种防腐蚀材料供用户选择。阀门外表使用“国际标准”的油漆,满足了各种坏境条件的要求。

⑨抗硫化应力裂化:我公司生产系列抗硫球阀,阀门接触介质的材料(包括紧固件)都是按美国腐蚀工程师协会标准 NACE Mr0175的要求进行选择,并在制造过程中作严格的质量控制和质量检测,以求完全符合标准的规定,并满足硫化环境工况的工艺要求。

⑩加长杆装置:对于埋地球阀,可提供接长装置,(接长装置包括阀杆、注油脂阀、排泄阀等)用户应在订单中说明接长要求和长度(长度一般是指阀门通道中心至操作装置中心的距离)。


选购产品之前了解更多的知识:

Q347F-16P不锈钢球阀的节流范围及安装说明

Q347F-16P不锈钢球阀与浮动球阀比较

Q347F-16P不锈钢球阀特点

Q347F-16P不锈钢球阀原理和结构情势

Q347F-16P不锈钢球阀的结构与选用


查看不锈钢球阀说明书


Q347F-16P不锈钢球阀主要零部件材质

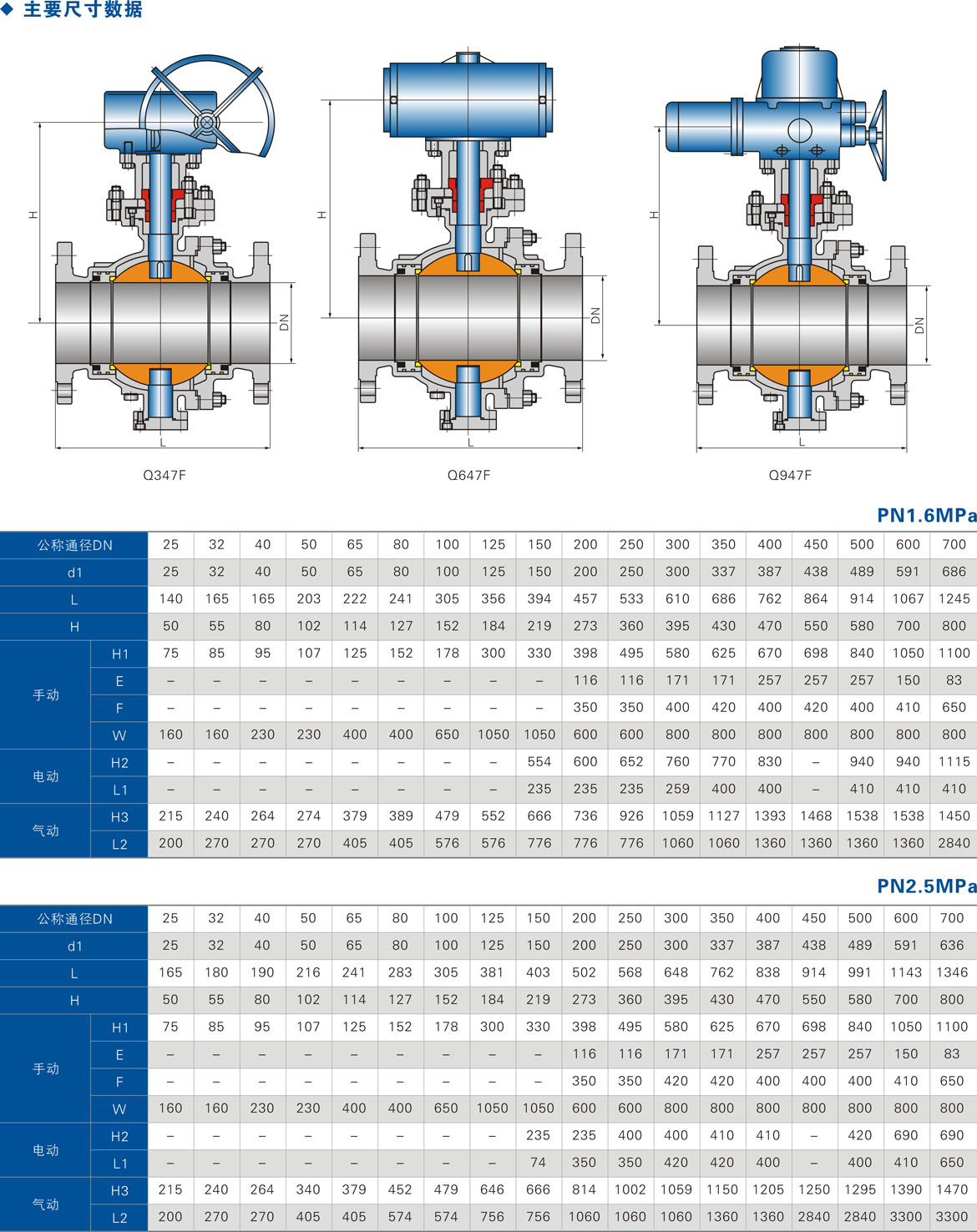

Q347F-16P不锈钢球阀主要尺寸数据
