不锈钢软密封闸阀

不锈钢软密封闸阀

不锈钢软密封闸阀的产品特点

1.流体阻力小,启闭力矩小,启闭省力。

2.介质流向不受限制,不阻碍流动,不降低压力。

3.利用弹性闸板对轻微弹性变形的补偿作用,达到良好的密封效果。

4.不锈钢闸阀造型简单,结构长度短,制造工艺好,适用范围广。


不锈钢软密封闸阀的应用规范

①弹性阀座闸阀设计制造按照GB/T12232、GB/T12224

②检验和试验按照GB/T 13927、GB/T26480

③法兰连接按照GB/T17241.6

④结构长度: GB/T12221

⑤温压等级:GB/T17241.6


不锈钢软密封闸阀的结构特点

①阀体和阀盖连接形式:采用螺栓连接接阀盖。

②闸板设计:不锈钢闸阀的闸板采用球墨铸铁件外全覆无毒丁晴橡胶或者三元乙丙橡胶。

③密封结构:整个阀门的密封主要依靠橡胶闸板与阀体接触,通过橡胶因受力而产生的压缩变形达到密封效果,密封可靠,可实现零泄漏。

④弹簧加载填料冲击系统:如果客户要求,可采用弹簧加载填料沖击系统提高填料密封的持久性和可靠性。

⑤橡胶结构:阀门启闭过程中全靠橡胶压缩变形密封,摩擦系数很小,力矩小操作轻便,使用寿命长、无污染、耐腐蚀。

⑥操作形式:一般情况下采用手轮驱动或者齿轮传动方式,可根据用户需要采用链轮传动或者电装驱动。


查看不锈钢闸阀说明书

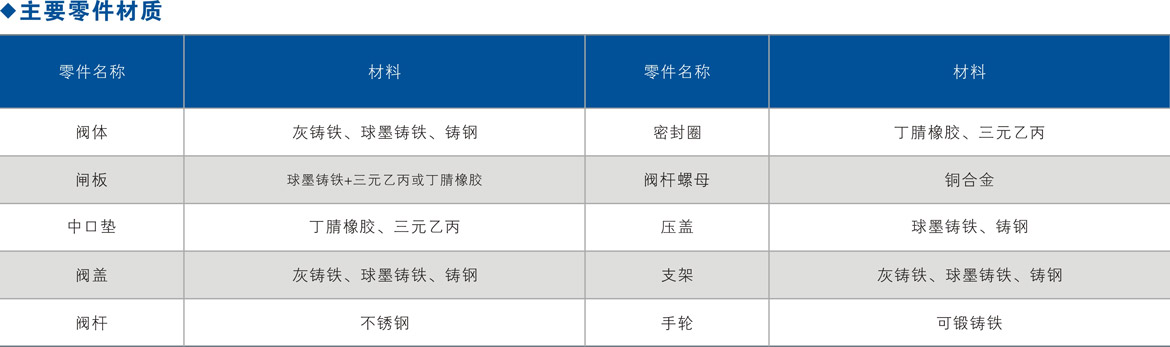

不锈钢软密封闸阀主要零件

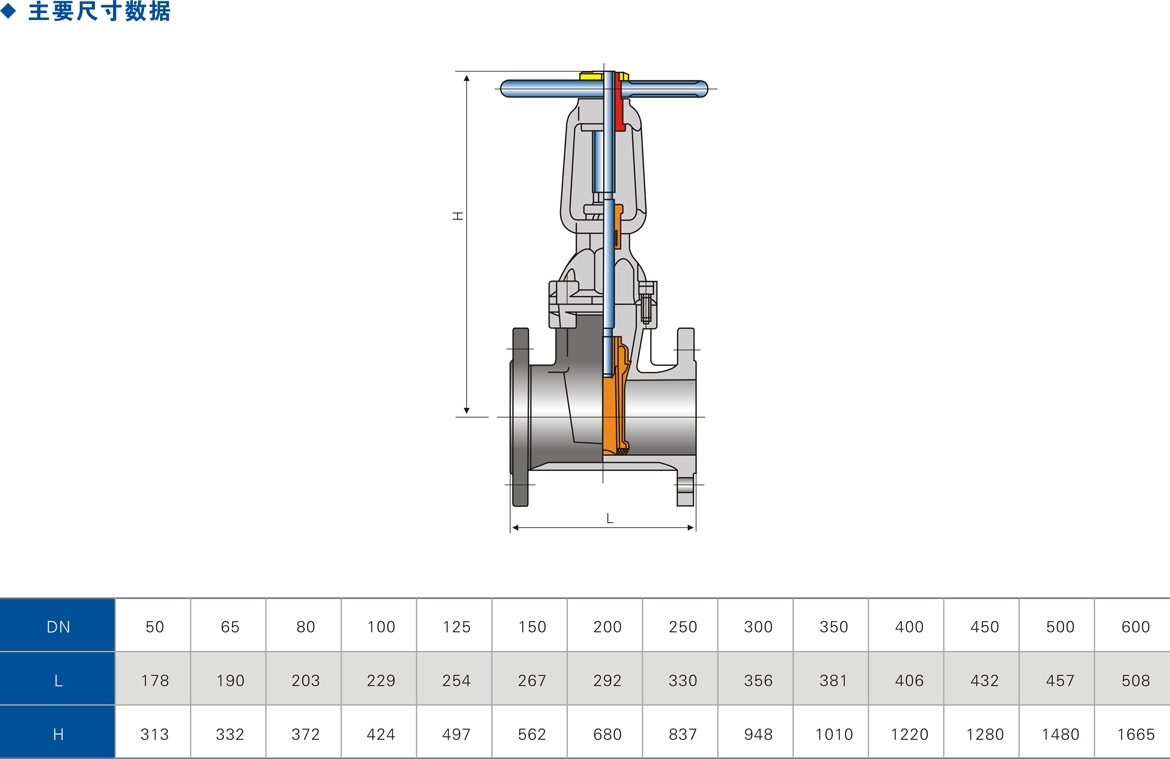

不锈钢软密封闸阀尺寸数据

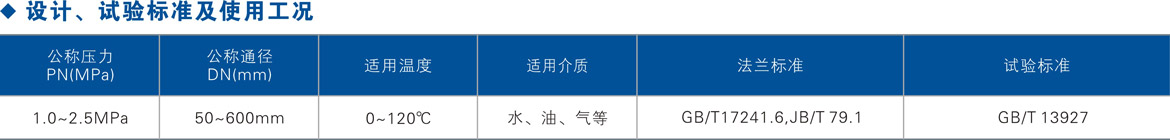

不锈钢软密封闸阀使用工况
