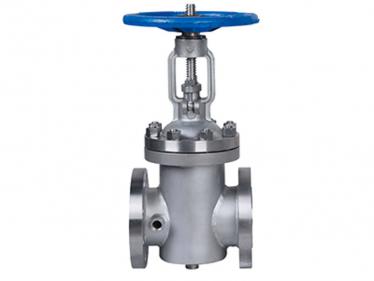

不锈钢暗杆闸阀

不锈钢暗杆闸阀

不锈钢暗杆闸阀的产品特点

1.主体、内件、填料、垫片、紧固件的材料可根据用户要求和实际工况进行合理组合。

2.阀座可以是可更换的阀座,可以与封闭件密封面的材料任意组合,以满足工况要求,延长使用寿命。

3.产品设计和制造符合美国石油学会标准ANSI B16.34、美国石油学会标准API 6D和API 600的要求。

4.不锈钢暗杆闸阀结构紧凑,体积小,刚性好,密封安全可靠。

5.关闭部分(闸门)采用弹性结构,自动修正运行过程中因异常载荷和温度引起的阀体变形。因此,密封可靠,不会产生闸楔。

6.公称通径NPS 10"以上,压力等级400 lbs,公称通径NPS 6"以上,压力等级600-2500 lbs的手动阀,操作装置配备滚动轴承,方便您打开它。关闭。


不锈钢暗杆闸阀的应用规范

1.对焊端: ASME B16.25

2.承插焊端: ASME B16.11

3.结构长度: ASME B16.10

4.温压等级: ASME B16.34

5.检验和试验:API 598,AP600 or API6D

6.设计制造:铸钢闸阀按照API 600(ISO 10434)、API 6D

7.不锈钢暗杆闸阀按照:API603、API600

8.锻钢不锈钢闸阀按照:API602

9.法兰连接: ASME B 16.5 for NPS≤24, ASME B16.47 B系列API 605、 ASME B16.47 A系列、 MSS SE-44(for NPS>24)


不锈钢暗杆闸阀的结构特点

1.阀盖垫片形式:Class150闸阀采用不锈钢石墨复合垫片;C|ass300间阀采用不锈钢石墨缠绕垫片; Class600闸阀可用不锈钢石墨缠绕垫片也可采用金属环垫片;Class900闸阀可采用金属环垫片Class1500~Class2500闸阀采用自压密封金属环。

2.倒密封设计:我公司提供的所有闸阀都有倒密封设计,通常情况下,碳钢闸阀的阀座设计采用分离式倒密封结构,不锈钢闸阀的倒密封是直接加工或者是焊后加工。当阀门在全开位置时,倒密封的密封面非常可靠。虽然按照标准API600中有倒密封,但这不作为在带压情况下更换填料的依据

3.阀杆设计:采用整体锻造工艺制成,按照标准要求确定最小直径,阀杆和阀瓣采用T型结构连接。阀杆结合面的强度大于阀杆T型螺纹部分的强度,强度试验按照API591进行。

4.不锈钢闸阀的阀体和阀盖连接形式:Class150~ Class900采用栓接阀盖;Class1500~Class2500采用自压密封式阀盖。

5.弹簧加载填料冲击系统:如果客户要求,可采用弹簧加载填料沖击系统提高填料密封的持久性和可靠性。

6.填料密封:通常采用柔性石墨作为填料材料,可根据用户需求提供PTFE或者复合填料材料。填料与頃料函接触的表面粗粘3度为0.2um,可以保证阀杆与填料接触面接合紧密但是旋转自如,经过精密的机械加工的阀杆密封面粗糙度0.8μm可以保证阀杆可靠的密封。

7.操作形式:一般情况下采用手轮驱动或者齿轮传动方式,可根据用户需要采用链轮传动或者电装驱动。

8.闸板设计:NPS≥2弹性闸板、NPS<2"刚性闸板


查看不锈钢闸阀说明书

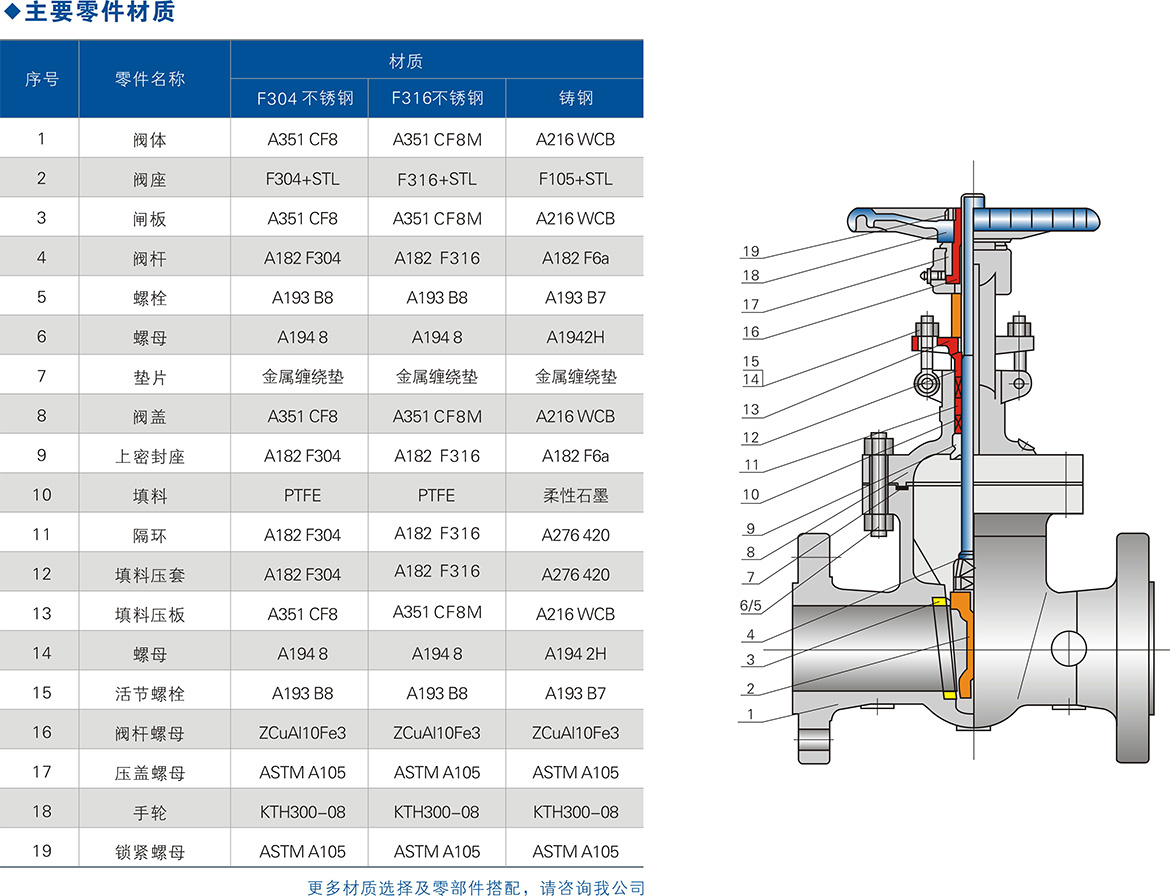

不锈钢暗杆闸阀主要零件

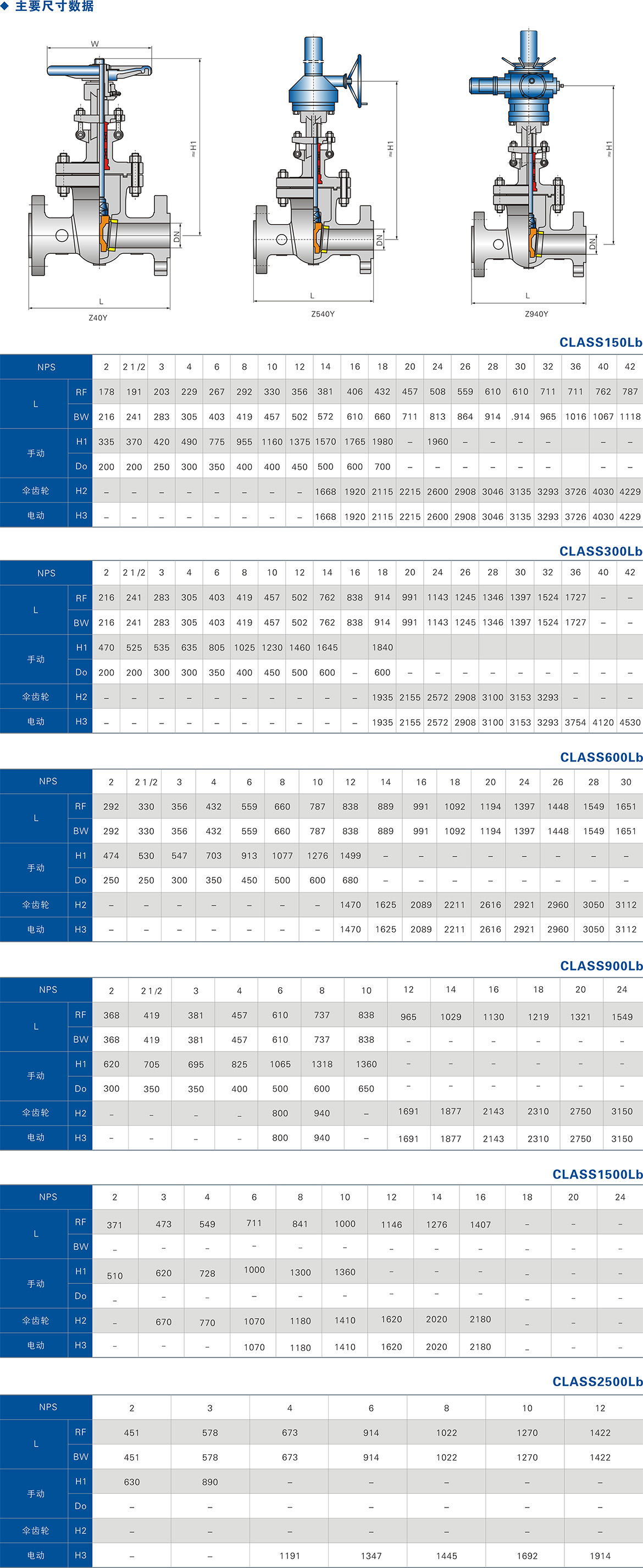

不锈钢暗杆闸阀尺寸数据

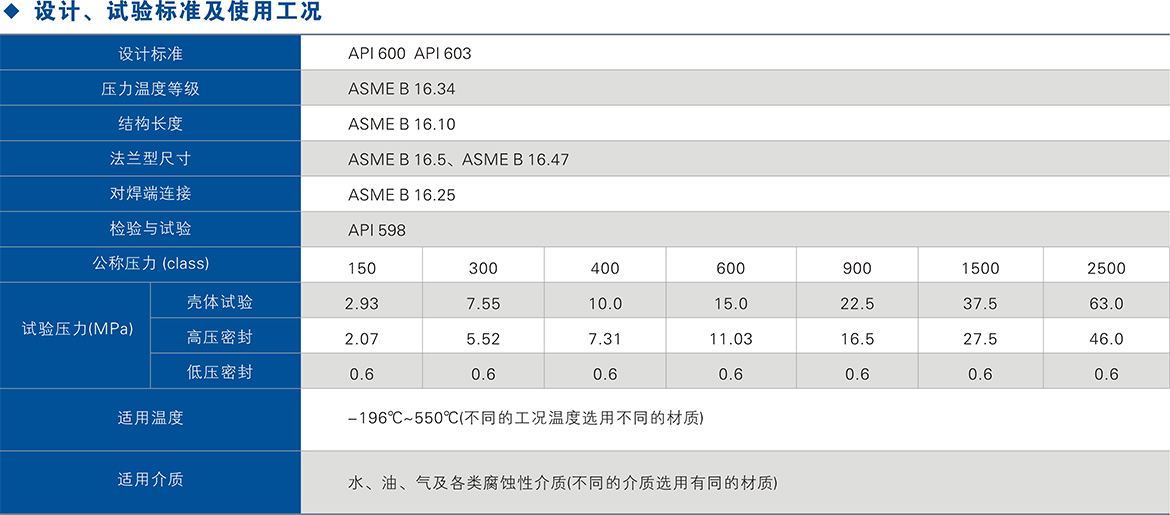

不锈钢暗杆闸阀使用工况
