压力自密封止回阀

压力自密封止回阀

压力自密封止回阀的产品特点

1.自密封止回阀采用自密封作为高压密封技术,在压力不超过承压件抗压强度的前提下,压力越大密封性能越好。适用于清净介质,不宜用于含有固体颗粒和粘度较大的介质。

2.不锈钢止回阀主要用于石油、化工、制药、化肥、电力等管路上。

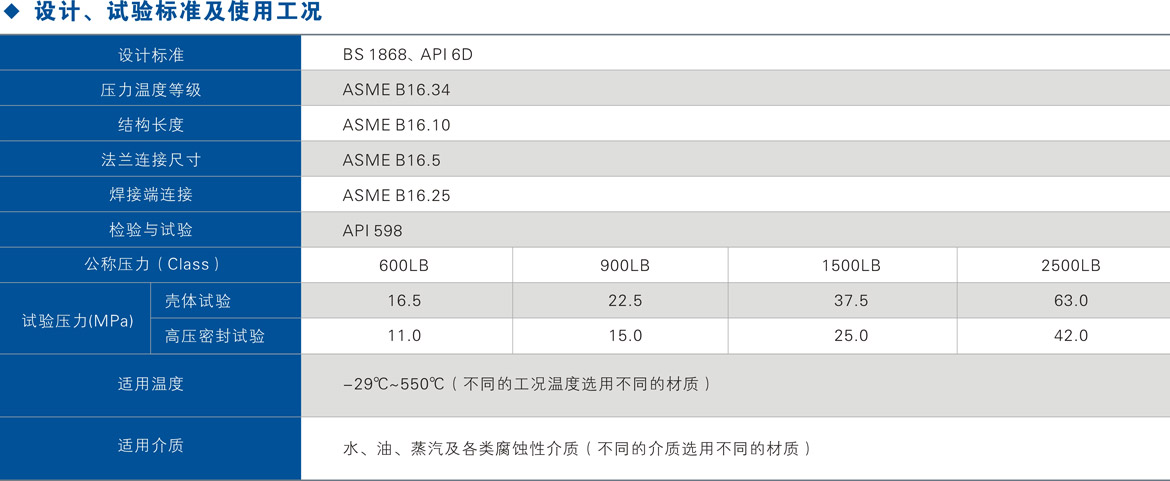

压力自密封止回阀的应用规范

①设计制造:铸钢止回阀按照BS1868、ASME B16.34、API 6D

②锻钢止回阀按照API 602

③验收和检验:API 598、API 6D

④法兰连接尺寸: ASME B16.5(NPS≤24),ASME B16.47B系列/A系列、MSS SP-44( NPS>24)

⑤对焊端: ASME B16.25

⑥承插焊端: ASME B16.11

⑦结构长度: ASME B16.10

⑧温压等级: ASME B16.34

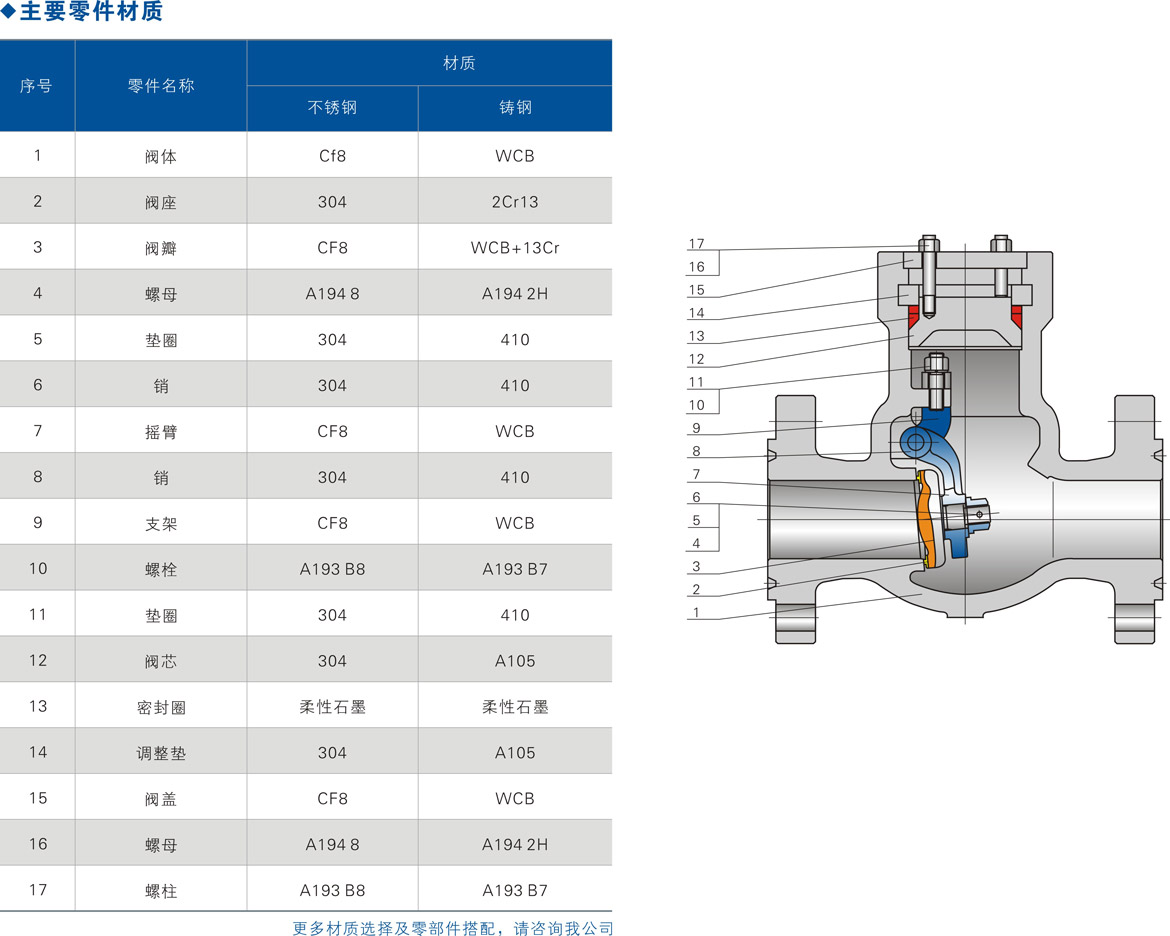

压力自密封止回阀的结构特点

①不锈钢止回阀的阀体和阀盖连接形式:自密封止回阀采用自压密封式阀盖。

②启闭件(阀瓣)设计:阀瓣设计为旋启式,具有足够的强度和刚度,阀瓣密封面可根据用户要求堆焊金材料或镶嵌非金属材料。

③阀盖中道垫片常规形式:自密封止回阀采用自压密封金属环。

④操作形式:止回阀根据介质流动情况自动开启或关闭。

⑤摇杆设计:摇杆具有足够的强度,关闭时有足够的自由度以利于阀瓣关闭,并设有限位装置,防止打开位置过高而无法关闭。

⑥吊环设计:大口径的止回阀设计有吊环和支撑架,方便起吊。
