【摘要】轴流式不锈钢止回阀结构要求有哪些?接下来由怀盛小编介绍不锈钢止回阀阀体结构 、流道结构 、弹簧结构、支承结构、阀瓣防转结构、防卡阻结构、密封结构、防松防脱落结构等要求。
不锈钢止回阀阀体结构
阀体为整体结构,阀体内腔为一轴对称流道。流道 需 经过 FLUENT优化 ; 阀体的强度和刚度 需 经过有限元分析 ; 阀体 需 经无损探伤和 1.5倍额定压力的强度试验 ; 阀体无任何向外泄漏源。阀门应通过浮雕或浇铸箭头在阀体上清楚地标示出液体的流动方向。
不锈钢止回阀流道结构
过流通道 需 根据实际工况条件 进行 仿真分析计算,确定最适宜的过流通道形式和面积,确保介质在工况条件下阀门全开,介质在最大负荷条件下阀门无噪声无振动通过的同时具备极小的压降水平。
补水结束时在弹簧力和背压作用下无撞击回座,介质无回流;阀芯系统和弹簧设计使阀芯动作适合现场的工作特性,对流量参数的变化作出平稳响应。
不锈钢止回阀弹簧结构
弹簧需按一类负荷设计 , 材料 需 选用高性能的 不锈钢 /GGG40/WCB , 疲劳寿命 需 经过有限元分析和弹簧疲劳试验 ,取保设计弹簧可受变负荷作用次数在 10 6 以上。弹簧的优化设计 需能 使阀瓣快速响应流体的变化, 并 满足阀门低压开启。
不锈钢止回阀支承结构
阀门需采用 前后双支承 结构 ,能克服阀芯重力作用造成的轴向偏心,保证阀芯平稳运行 。且 前后双支撑均由具备足够强度、摩擦系数低的材料制成特殊的支撑结构,确保由阀瓣和阀轴组成的阀芯运动件具备低摩擦阻力的同时,保证阀芯和阀座间具有良好的对中性和稳定性。
不锈钢止回阀阀瓣防转结构
为确保阀瓣在开启和关闭的行程中不会因流体的冲击发生平面旋转动作, 需设计 独特的防止阀瓣旋转结构, 以避免 扰动流体的流动状态 及 产生振动和噪声, 同时减少对 密封面的磨损。
不锈钢止回阀防卡阻结构
阀门需设计专门的防卡阻措施。
1)通过有限元优化流道 ,使流道 具有自清洁 性 ,介质中的泥沙等杂质不易在阀体内沉积。
2)前后衬套上 需 设计有防尘圈,防尘圈对阀轴有清洁作用,避免泥沙等杂质在阀轴表面附着 。 防尘圈、整流罩、尾盖、前后衬套和阀轴构成的相对封闭区域,避免泥沙等杂质进入阀轴与轴套之间。
不锈钢止回阀密封结构
阀门需设计活塞式符合密封结构, 阀座采用金属密封为主密封,辅之以软密封为次级密封的复合密封方式,以确保密封的可靠性 , 确保在低背压甚至零背压条件下的零泄漏 。
同时 阀座 需具有减震和防射流功能,避免因硬密封轴流式止回阀金属对金属直接碰撞产生火花的现象,延长阀门使用寿命;
前装密封环与阀瓣接触部位堆焊硬质合金,并与阀瓣进行对研,实现金属对金属连续阀座密封, 保证较好的 耐冲蚀性。
不锈钢止回阀防松防脱落结构
不锈钢止回阀内部零件的连接 需 采用成熟可靠的防松防脱落结构,确保阀内件不会因长时使用而松动脱落损坏旋转设备。
怀盛不锈钢止回阀产品推荐
美标旋启式止回阀

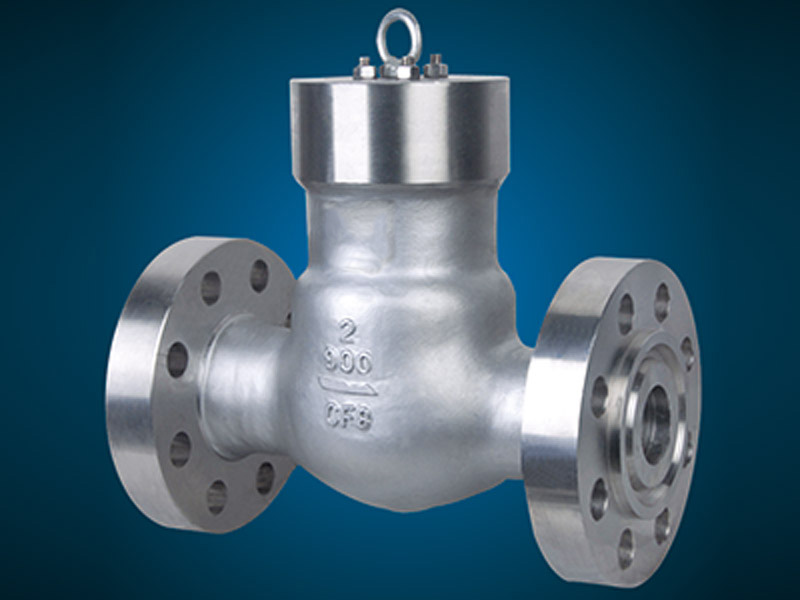

压力自密封止回阀
