不锈钢低温闸阀

不锈钢低温闸阀

不锈钢低温闸阀的产品特点

1.填料、垫片等材料根据使用温度合理选择

2.介质流动方向不受限制,不阻碍流动,不降低压力。

3.不锈钢闸阀的密封原理是通过楔形闸板的两个密封面和阀体的两个密封面紧密结合来实现密封,密封性能稳定可靠。

4.流体阻力小,启闭力矩小,启闭省力。

5.闸板入口侧设有泄压孔,防止内腔压力异常上升。

6.阀盖上部长度根据阀门的工作温度和可靠 保证密封 阀杆填料

7.-50℃?-196℃可在超低温下保持受压部件的强度和密封性能。

8.造型简单,结构长度短,制造工艺好,适用范围广。

9.我们严格控制材料的化学成分和低温冲击韧性等机械性能,采用适合各种工程需要的各种管法兰标准和密封面类型。

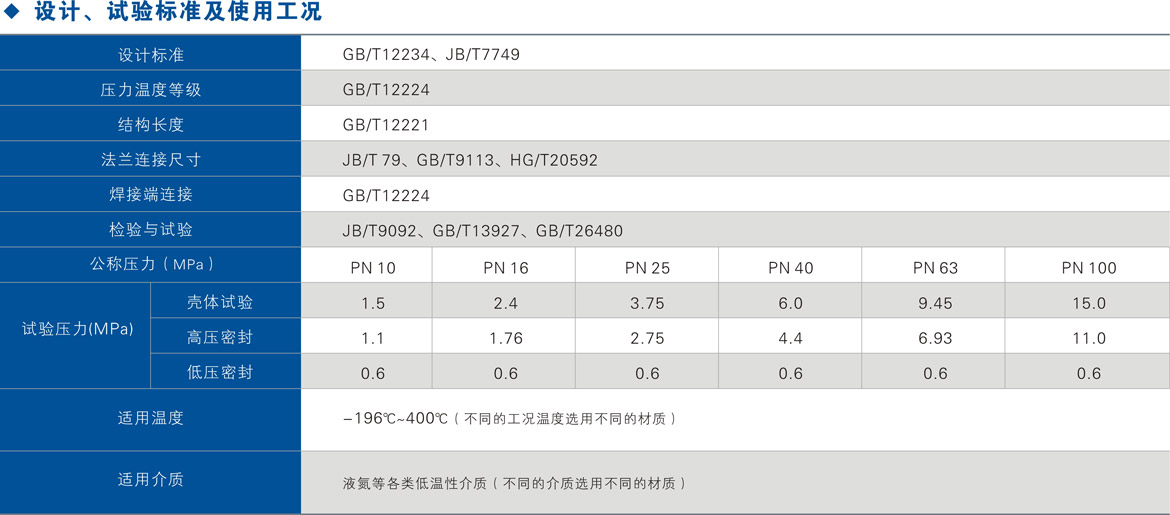

不锈钢低温闸阀的应用规范

①设计制造按照:API 600、GB/T12234和GB/T24925

②检验和试验按照:API 598、GB/T 13927、GB/T26480

③法兰连接按照:ASME B16.5、GB/T79、HG/T20592、GB/T9113

④对焊端:ASME B16.25、GB/T12224

⑤承插焊端: ASME B16.11、JB/T 7746

⑥结构长度: ASME B16.10、GB/T12221

⑦温压等级: ASME B16.34、GB/T12224

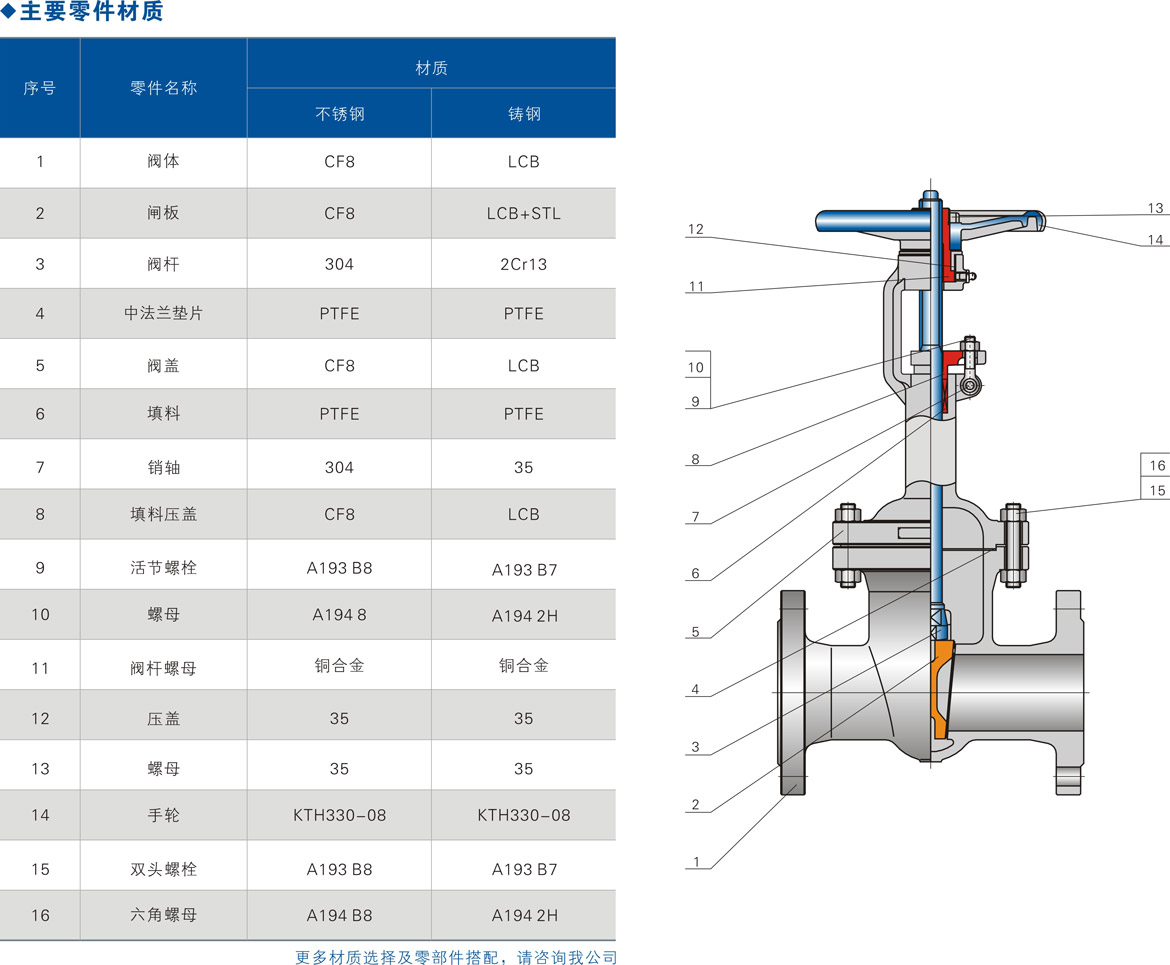

不锈钢低温闸阀的结构特点

①阀盖设计:阀盖设计为长颈结构,能隔离低温介质对填料的影响,可防止阀盖密封件的性能降低,也可使阀门启闭灵活;

②闸板设计:采用了在闸板上开设减压孔的构造,防止阀腔内低温介质因温度上升,产生气化异常升压;

③填料设计:填料采用柔性石墨或聚四氟乙烯组合式结构,垫片采用不锈钢皮夹聚四氟乙烯或柔性石墨缠绕式结构,具有良好的抗低温性能。

④弹簧加载填料冲击系统:如果客户要求,可采用弹簧加载填料沖击系统提高填料密封的持久性和可靠性。

⑤操作形式:一般情况下采用手轮驱动或者齿轮传动方式,可根据用户需要采用链轮传动或者电装驱动。

⑥倒密封设计:我公司提供的所有闸阀都有倒密封设计,通常情况下,碳钢闸阀的阀座设计采用分离式倒密封结构,不锈钢闸阀的倒密封是直接加工或者是焊后加工。当阀门在全开位置时,倒密封的密封面非常可靠。

⑦阀杆设计:采用整体锻造工艺制成,按照标准要求确定最小直径。

⑧阀杆螺母:通常情况下,阀杆螺母材料采用铜合金。可以根据用户要求采用高镍铸铁等材料,对于大口径的闸阀(DN≥250 PN10~PN40;DN≥200 PN63;DN≥150PN100;DN≥125 PN160),阀杆螺母和阀杆之间设计有滚动轴承,可以有效减小截止阀的开启力矩使阀门可以轻松开关。
