不锈钢旋球阀

不锈钢旋球阀

不锈钢旋球阀的结构特点

1.不但能在正向压力中可靠地关断,在反向压力或反向压力远大于正向压力中同样能可靠地关断;

2.不锈钢球阀能自动对正中心(自适应),并能自动越程补偿磨损;

3.在密封副的两个密封面上可根据不同的硬度需要运用太空等离子喷涂、以太激光溅射、真空保护渗复堆焊等先进工艺形成马氏体不锈钢、奥氏体不锈钢、硬质合金、金属陶瓷、人造金刚石等梯度功能材料;

4.其主体结构类似蝶阀,具有蝶阀的结构短、体积小的特点,因而可制造大口径、特大口径、超大口径的阀门;

5.瞬间关闭、瞬间打开密封副间无摩擦。打开时阀芯投影截面不断内缩并后退、打开初始时后退快于内缩。关闭时阀芯投影截面不断膨胀并前进,关闭初始时膨胀速率大于前进速率,关闭末期时前进速率大于膨胀速率。具有偏心半球阀、截止阀、楔形闸阀的特点;


不锈钢旋球阀的应用规范

①设计与制造标准按GB12237标准

②结构长度标准按GB/T 12221标准

③连接法兰标准按JB79、HG/T 20592、GB/T 9113标准

④试验与检验标准按GB13927 GB/T 26480标准


不锈钢旋球阀的结构特点

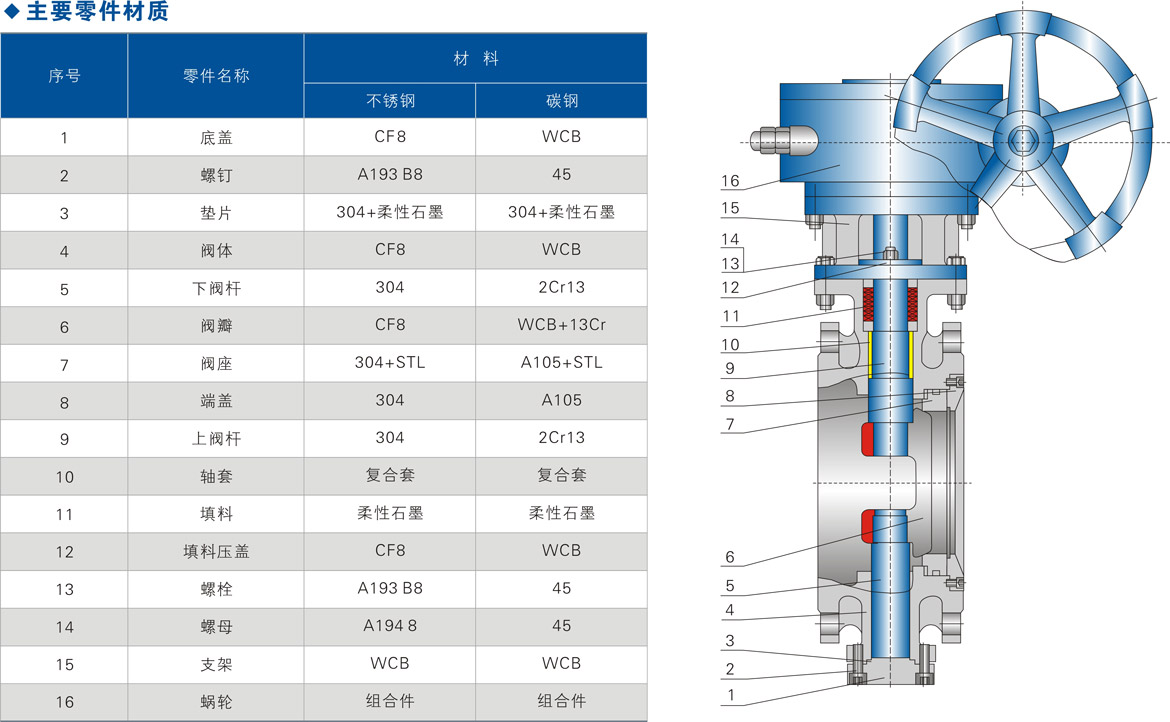

①启闭件结构:启闭件采用类似蝶阀蝶板的板式结构,而密封面采用的是球体截面的球面结构,同时具备蝶阀和球阀的两种特性,也同时具备两种阀门的优点。

②开关指示: 球体、阀杆、手枘是阀门的运动部件:是一个装配单元,阀杆头部采用扁方结构,能从手柄所处位置很容易辩出视门是处于开启位置或关闭位置。当手柄或阀杆扁方与管道轴线平形时,阀门处于开启位置;当手柄或阀杆扁方管道轴线垂直时,阀门处于关闭位置。

③锁定装置:为防止误操作阀门,在阀门的全开和全关位置可用锁锁定阀门,特别是安装在野外的阀门或当工艺流程不允许开或关阀门时,为防止其他人员错误操作阀门,将阀门位置锁定是很重要的。因此根据用户的需要在不锈钢球阀设计时加装带铡孔定位片可满足用户的工艺要求。

④防火结构:当发生火灾时,填料、阀座等非金属(非防火材料)将被烧坏,大量泄漏的介质可能会更加促使火势蔓延、扩大,这是阌门的防火结构可阻挡介质大量泄漏。如图,一日阀座被烧损,球体将直接与阀体上的金属面接蝕,从而阻止介质大量从烧损的阀座出泄漏。防火防静电的结构设计应符合AP1607、GB/T689和BS6755第二部分的要求

⑤自动泄压结构:当滞留在不锈钢球阀中腔的介质由于管道系统压力或介质温度等因素引起的变化,从而出现中腔压力异常升高时,中腔介质能依靠本身的推力推动阀座而自动泄压,从而确保阀门的安全。
