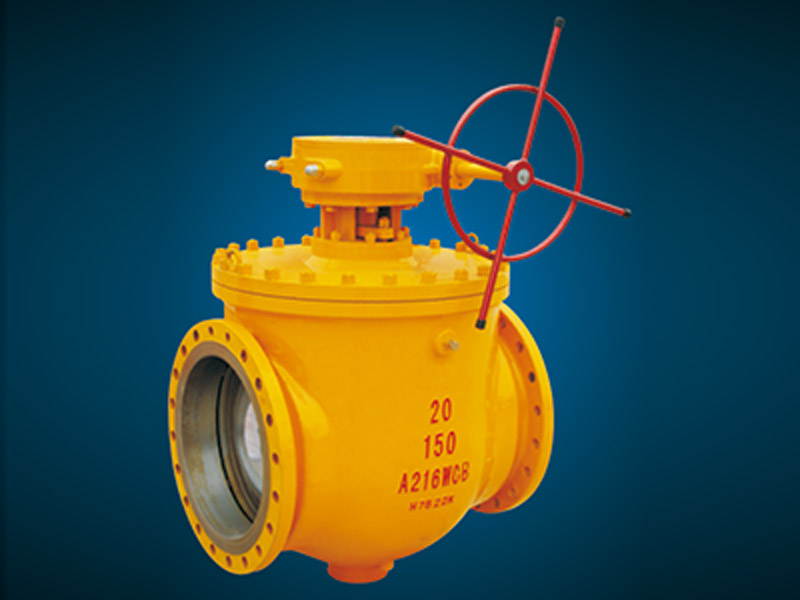

上装式双偏心半球阀

上装式双偏心半球阀

上装式双偏心半球阀的产品特点

①是一种比较新型的球阀类别,它有着自身结构所独有的一些优越性,广泛适用于石油、化工、城市给排水等要求严格切断的工况。

②球体采用的是半球结构,这样大大节省了材料,同时因开启力矩小,所配的电动、气动执行机构规格也小很多,大大降低了成本。

③偏心半球阀启闭时无任何摩擦,使用在杂质较多的管道系统中使用寿命较长。

④旋转90°即可全关全开,启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻,便于管道安装。

⑤在各种阀门中,不锈钢球阀的流动阻力最小,全径球阀打开时,球体通道、阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过,也便于管道清扫。

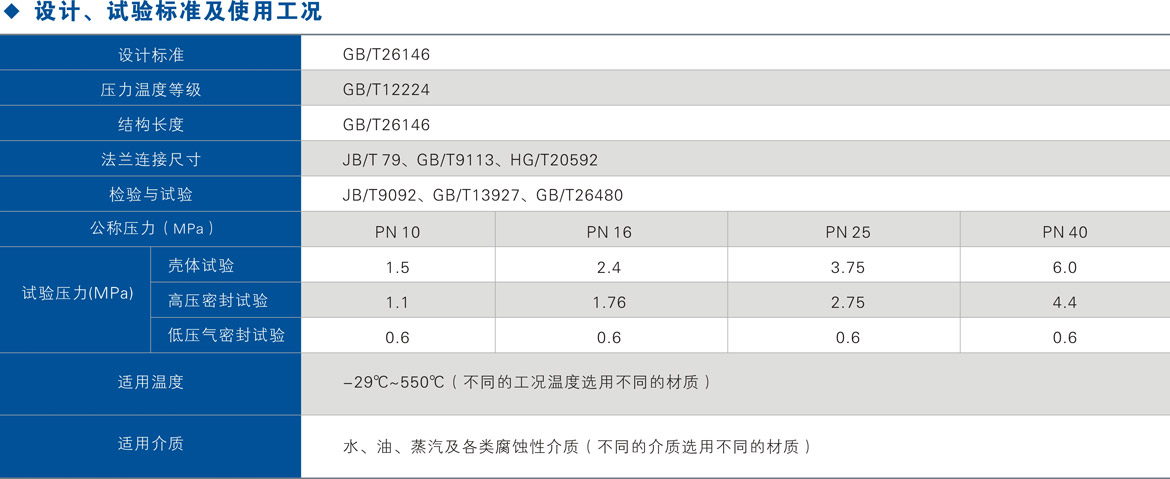

上装式双偏心半球阀的应用规范

①设计制造:对夹球阀按照GB/T12237、GB/T12224

②验收和检验:GB/T 13927、GB/T26480

③法兰连接尺寸: GB/T79、HG/T20592、GB/T9113

④结构长度: B/T12221

⑤温压等级: GB/T12224

⑥防火安全:JB/T6899

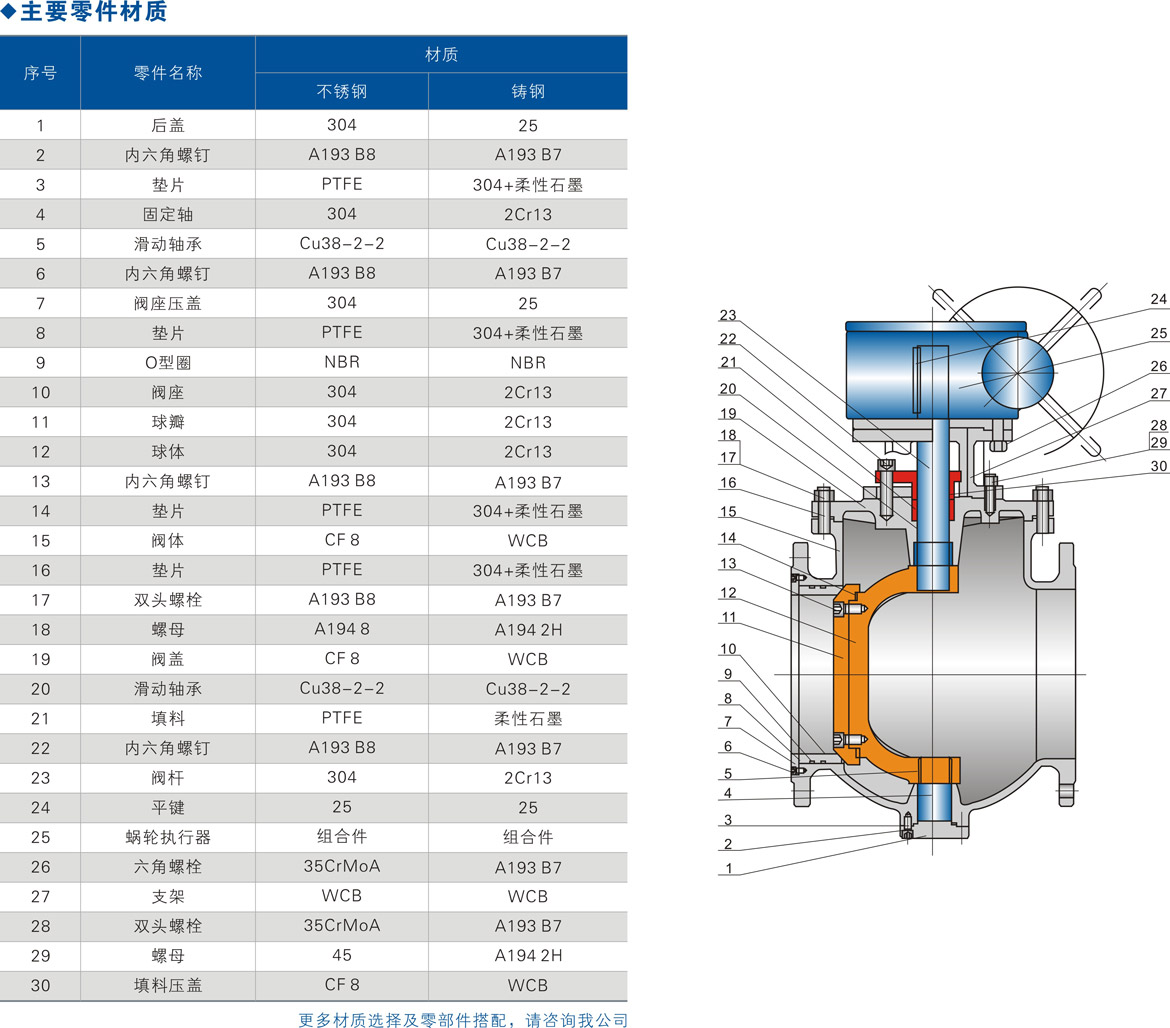

上装式双偏心半球阀结构特点

①半球结构:球体才用半球结构,重力仅普通实心球体的1/4,节省材料的同时也具有优越的密封性能。

②偏心结构:不锈钢球阀启闭才用三偏心原理,开启时阀座与半球的密封面瞬间脱离,不产生摩擦,启闭力矩小,密封面寿命长。

③上装式结构:对装在管道上的阀门可直接在线拆开检查与维修,能有效减少装置停车,降低成本。

④锁定装置 :在偏心半球阀球阀的全开、全闭两点位置上设计可上锁的结构,这样,可防止误操作以及不可预知的线路振动而产牛的不应有的开关现象,特别是在可燃性介质的石油类和化学药品的生产线,以及阀门在室外卜配管时,这种设计体现出的优点和实际效果特别好。

⑤防静电结构:当操作阀门时,由于球体和阀座之间的摩擦,会产生静电电荷并积聚在球体上。为防止产生静电火花,特在阀门上设置防静电装置,将积聚在球体上的电荷导出。

⑥防腐蚀:阀体壁厚设计时留有一定的腐蚀余量,碳钢阀门阀杆、固定轴、球体、阀座等均按ASTM B-733进行表面化学镀层。此外尚有多种防腐蚀材料供用户选择。阀门外表使用“国际标准”的油漆,满足了各种坏境条件的要求。

⑦先进的阀座:引进国内外先进技术而设计的密封阀座,可靠地保证了阀门密封,磨损系数低、操作力矩小、多种阀座材料、适应范围广。
