9-135°三通换向球阀

首页 / 不锈钢球阀系列 / 9-135°三通换向球阀

产品展示

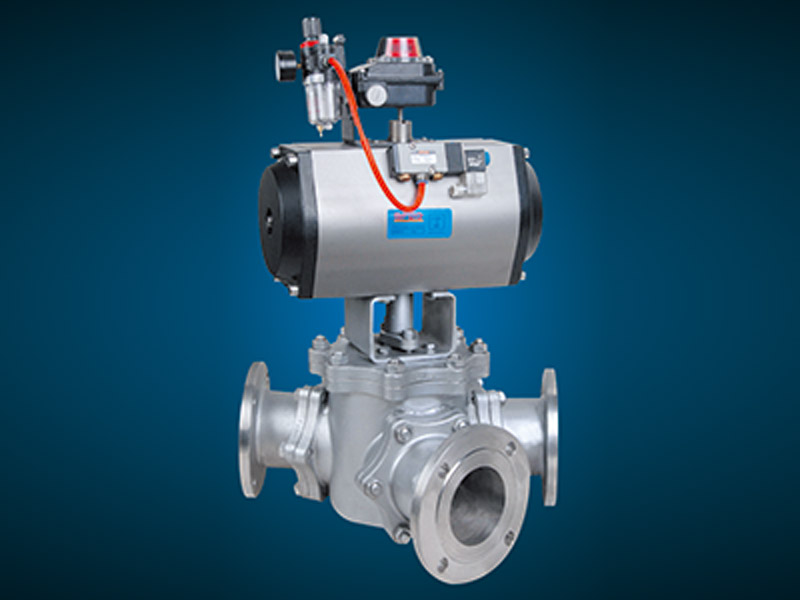

9-135°三通换向球阀

9-135°三通换向球阀

9-135°三通换向球阀的产品特点

③135°Y型三通球阀腔体内流道成流线型,介质动能损耗较小,不易磨损,较T/L型三通球阀更适合于高流速、颗粒状的介质。

④三通球阀在结构上均采用一体化结构,内件采用上装式,法兰联接少,可靠性高,设计实现了轻量化。

①球阀用一台阀门单一操作替代传统的多台阀门组合操作,在管路中实现切断、分配和改变介质的流动方向等功能。

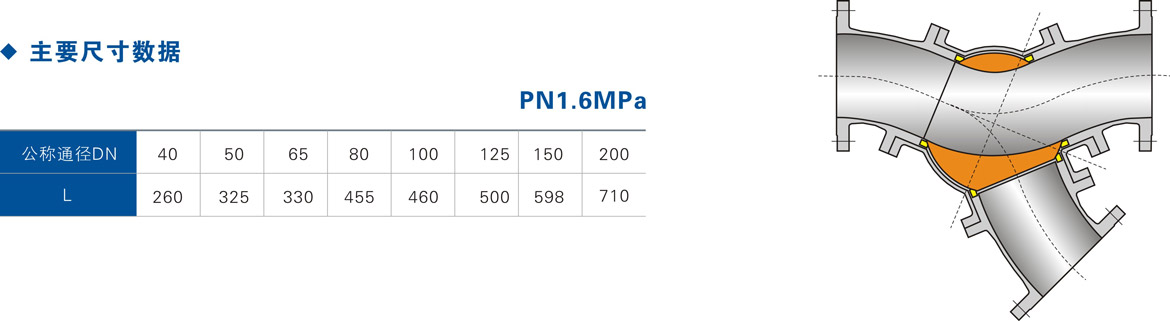

②出口与入口之间夹角为135°,无任何死角和冲击点,不锈钢球阀不会造成积料污染介质。

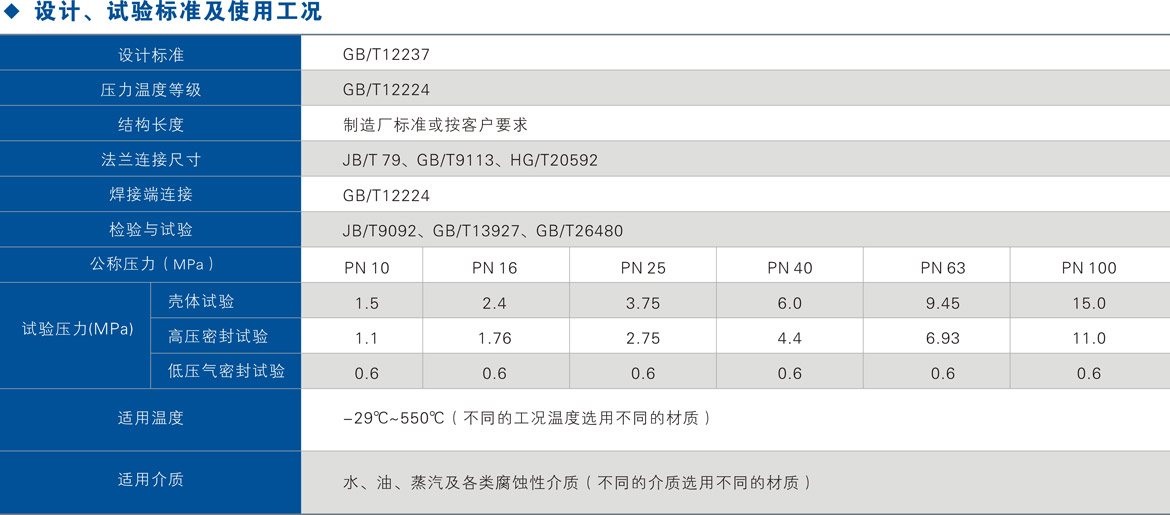

9-135°三通换向球阀的应用规范

①设计制造:三通球阀按照GB/T12237、GB/T12224

②验收和检验:GB/T 13927、GB/T26480

③法兰连接尺寸: GB/T79、HG/T20592、GB/T9113

④对焊端: GB/T12224

⑤承插焊端: JB/T 7746

⑥结构长度: B/T12221

⑦温压等级: GB/T12224

⑧防火安全:JB/T6899


9-135°三通换向球阀的结构特点

①阀座结构:三通球阀为三座密封结构,阀芯孔道的入口和出口为135°夹角流道,采用控制阀芯旋转角度,改变阀芯孔道与管道口的连接状态,可实现对三条支管不同的组合控制。三通球阀流通能力大,可控制气体、液体、蒸汽,更适用于控制高粘度,纤维颗粒状的流体。也适用于密封要求较严格的场合。Y型孔道连接相互正交的两管道,使另一条孔道切断,起改变介质流向作用。

②先进的阀座:引进国内外先进技术而设计的密封阀座,可靠地保证了阀门密封,磨损系数低、操作力矩小、多种阀座材料、适应范围广。

③阀杆防飞结构:当阀门内腔压力上升时,阀门中腔的压力可能将阀杆推出。为防止这种情况发生,在阀杆下部设有轴肩,从阀体内部装入阀杆,防止阀杆飞出。这样,对于更换填料较为方便和安全。同时可在火灾后,介质压力将使阀杆轴肩与阀体上密封面紧密接触,防止介质大量从损坏的填料部位泄漏,起到瞬时密封的作用。

④防静电设计:当操作阀门时,由于球体和阀座之间的摩擦,会产生静电并积聚在球体上。为防止产生静电火花,特在阀门上设置防静电装置,将开关过程中产生的静电由阀体上导出到管道上,使静电在管道上消失。该阀门使用在燃点较低的汽油、天然气、丙烷等时将能够有效地防止事故的发生。

⑤中法兰(阀体和左体连接部)无外漏结构:阀体与阀盖的连接部是靠金属缠绕垫密封,为防止由于火灾、高温或振动等因素造成该处的泄漏,特设计为阀体与阀盖金属对金属接触,形成定位止口法兰,保证无外漏。

⑥防火结构:当发生火灾时,阀座材料被烧坏,大量泄漏的介质可能加促火势。浮动球体在介质的推力作用下,推动到阀体上,形成短时间的密封,阀门的防火结构设计可阻止介质大量泄漏。在火灾后,各泄漏部位(球体与阀体、中法兰)设计成金属接触,从而阻止了介质大量的烧损从阀座处泄漏。
