蝶阀说明书

发布日期:[2021-06-25] 点击率:

1.范围

本说明书包括了公称通径DN50mm-1600mm(2”-64”)、公称压力PN1.0Mpa-4.0MPa(ANSI CLASS150-300)法兰和对夹连接的手动、齿轮传动、电动和气动操作蝶阀。采用标准如下:

◇.设计制造与检验按照JB/T8527-1997规定。

◇.法兰连接尺寸按HG20592-97等的规定。

◇.结构长度按GB12221-89的规定。

◇.阀门压力试验、检验按GB/T13927-92、JB/T7092的规定。

2.用途

2.1主要开启或关闭管道和设备的介质用,作调节、截流和止回使用。

2.2根据介质选用阀门的材质。

2.2.1碳钢阀门适用于水、蒸汽、油品等介质。

2.2.2不锈钢阀门适用于腐蚀性介质。

2.2.3铸铁阀门适用于水、气体介质。

2.3适用温度取决于阀座的材质。

PTFE(聚四氟乙烯)≤130℃

不锈钢+复合体≤425℃

橡胶≤60℃(也可采用合同规定材质)

3.结构

3.1蝶阀基本结构见图1

3.2易损件填料采用聚四氟乙烯或柔性石墨,密封可靠。

4.操作

4.1手动操作阀门采用手柄或齿轮传动装置、电动或气动蝶阀由电动装置或气动装置驱动,使蝶板旋转90°开启或关闭阀门。

4.2对于手动(包括驱动装置的手轮)或扳手操作的蝶阀,除订货合同另有规定外,当面向手轮或扳手时,顺时针方向转动手轮或扳手阀门应为关。

4.3电动、气动蝶阀的开启、关闭指示由电动装置、气动装置上的位置指示器标识。

5.保管、保养、安装和使用

5.1阀门应存放在干燥,通风的室内,阀门通道两端应堵塞。

5.2长期存放的阀门应定期检查,清除污物。应特别注意密封面的清洁,防密封面的损坏。

5.3安装前应仔细核对阀门标志是否与使用要求相符。

5.4安装前应检查阀门通道和密封面,如有污垢,应使用清洁布擦拭干净。

5.5安装前检查填料是否压紧,应确保填料的密封性,同时不应妨碍阀杆的转动。

5.6安装时拧紧连接螺栓的拧紧力应均匀合适。

5.7本蝶阀可以安装水平、垂直的管道上,安装位置应保证使用维修更换方便。

5.8手动阀门在开启或关闭操作时,应使用手柄开、关,不得借用辅助杠杆或其它工具。

5.9阀门使用应定期检查,检查密封面有无磨损及垫片填料。若损坏失效,应及时修理或更换。

5.10电动、气动阀门的传动装置,其保管、保养、安装和使用,请见“阀门电动装置使用说明书”及“阀门气动装置使用说明书”。

6.可能发生的故障、原因及消除方法 见表1

表1 可能发生的故障、原因及消除方法


可能发生的故障

发生故障的原因

消除方法

渗漏

1.安装不正确

1.调整蝶阀使之两侧管边中心对正

2.拧紧连接螺栓,使拧紧力均匀合适

2.关闭不到位

1.检查开启指示是否到位

2.按执行机构说明书调整,使指示与实际开启状态同步

3.检查管道中有无卡滞物

3.阀门零件损坏

①阀座损坏

②蝶板损坏

1.更换阀座

2.更换蝶板

驱动机构失效

1.连接键损坏脱落

2.锥销剪断

1.更换键

2.更换锥销

电动装置和气动装置故障

见“阀门电动装置说明书”和“阀门气动装置说明书”

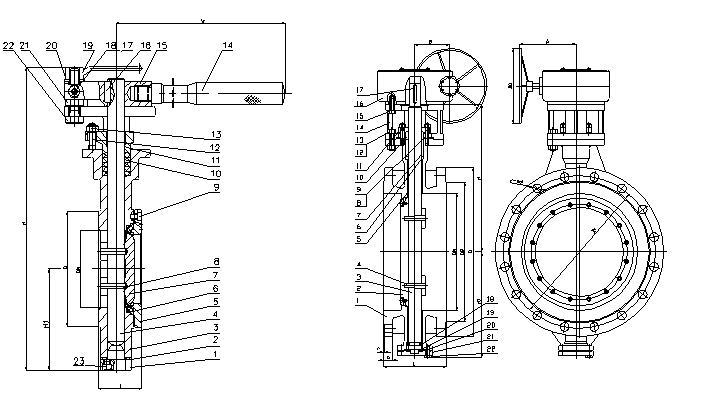

蝶阀


a.对夹蝶阀 b.法兰连接金属硬密封蝶阀
