平板闸阀

平板闸阀

平板闸阀的产品特点

1.平板闸阀是一种在关闭部位有平行闸板的滑阀。封闭件可以是单门或双门,其间具有扩散机制。闸板对阀座的压紧力由作用在浮闸或浮阀座上的介质压力控制。对于双闸板平板闸阀,两个闸板之间的膨胀机构可以补偿这种压力。

2.流阻小,不收缩,流阻与短管几乎相同。安装在管道上时,带导流孔的平板闸阀可直接用在清管器上。

3.由于不锈钢闸阀的闸板在两个阀座面上滑动,所以平板闸阀流体可以应用于悬浮颗粒的介质,平板闸阀的密封面实际上是自动放置的。不会因阀体热变形而损坏阀座密封面。

4.即使阀门在冷态下关闭,阀杆的热膨胀也不会使密封面过载。

5.同时,在关闭阀门时,没有导流孔的平板闸阀不需要更精确地关闭闸板,所以电动平板阀可以利用行程来控制启闭。


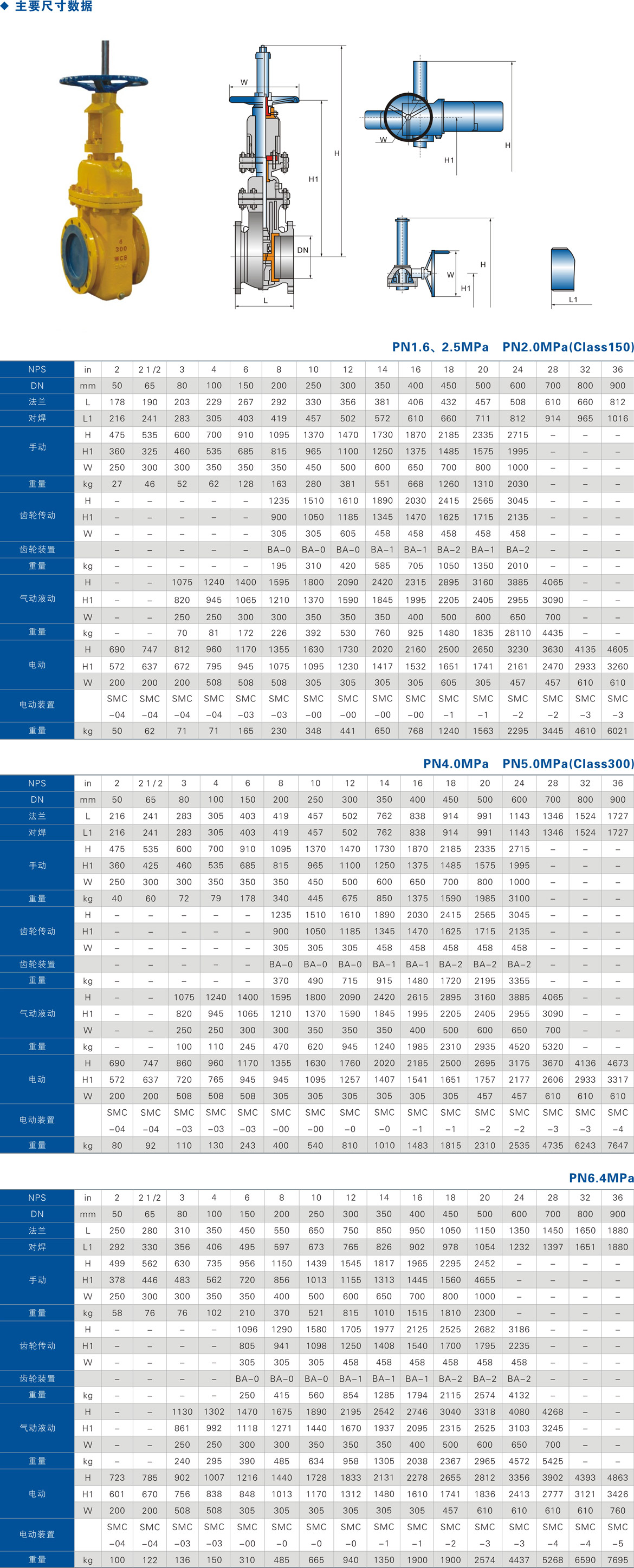

平板闸阀的应用规范

①设计制造按照API 6D、ASME B16.34

②结构长度按照ASME B16.10

③检验和试验按照API 6D

④法兰连接按照ASME B16.5


平板闸阀的结构特点

①不锈钢闸阀采用浮动阀座,双向启闭,密封可靠,启闭灵活。

②闸板均有导向条给予精密导向,同时密封面均喷焊硬质合金,耐冲蚀。

③阀体承载能力高,通道为直通式,全开时,与闸板导流孔相贯通和直管相似,流阻很小。阀杆采用复合填料,多重密封,使得密封可靠,摩擦力小。

④关闭阀门时,闸板下移至底部,由于介质压强的作用,将进口端密封座推向闸板方向,形成较大的密封比压,从而形成第一道密封。同时,将闸板压向出口端密封座上,成为双重密封。

⑤密封部位都有注脂装置,在阀门泄露时可以紧急密封。

①阀体采用铸造结构。

②阀座采用O形密封圈密封和施加预紧力的浮动阀座结构,使阀门进出口双向密封;并且该结构的启闭力矩仅为普通阀门的1/2,能达 到轻松开、关阀门。

③阀座采用密封面上镶嵌PTFE,具有PTFE对金属和金属对金属的双重密封,PTFE密封面同时清除闸板脏物的作用。

④阀门的闸板,无论是全开或是全关始终与密封面吻合,密封面得到保护不受介质直接冲刷,从而延长使用寿命。

⑤阀门在全开时,通道平滑为直线,流阻系数极小,无压力损失,可通毛球清扫管线。

⑥阀门关闭时能自动卸掉内腔高压(详见工作原理图),保证使用安全。

⑦采用封闭齿轮转动启闭指示机构,能长期清晰地反映阀门的启闭情况。

⑧直埋式阀门外表面采用环氧煤沥青防腐处理,能与管线同寿命。



平板闸阀适用于天然气,石油,化工,环保,城市管道,燃气管线、天然气开采和净化的长输管线等,放空系统和汽储存装置上,用作启闭设备。适用于Class150~900/PN1.0~16.0MPa,工作温度-29~121℃的石油、天然气、水、油品等管路上,用于截断或接通管路中的介质。
