Y型(保温)截止阀

首页 / 不锈钢截止阀系列 / Y型(保温)截止阀

产品展示

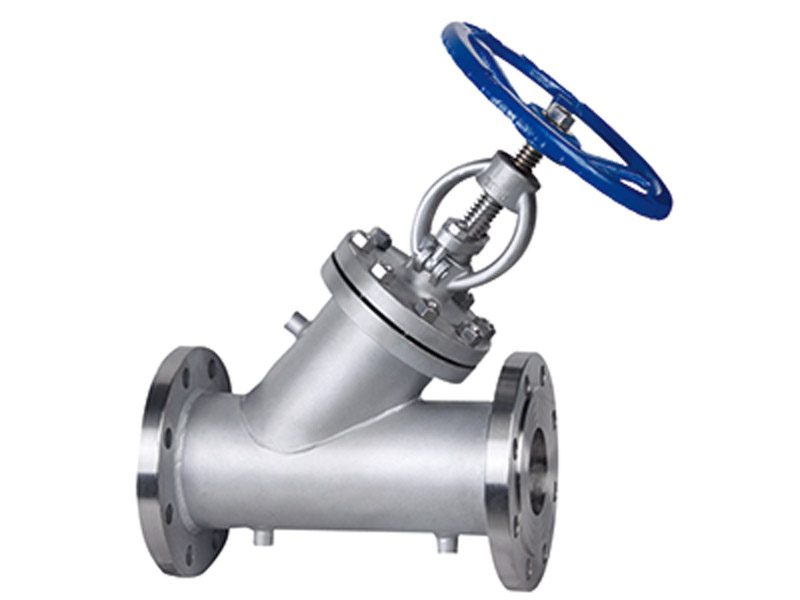

Y型(保温)截止阀

Y型(保温)截止阀

Y型(保温)截止阀的产品特点

①保温截止阀阀体外设有保温夹套,具有良好的保温、保冷特性,主要用于石油、化工、冶金、制药等系统,以输送常温下会凝固的高粘度介质。

②截止阀是依靠阀杆压力,使阀瓣密封面与阀座密封面紧密贴合,阻止介质流通,属于强制密封式阀门。

③介质流向有“低进高出”和“高进低出”两种,只许介质单向流动,安装时有方向性。

④结构简单,制造和维修比较方便,工作行程小,启闭时间短。

不锈钢截止阀非常适合作为切断或调节以及节流使用。

⑥主体材料、内件材料、填料、垫片、紧固件的材料可根据用户要求或实际工况条件合理组合。


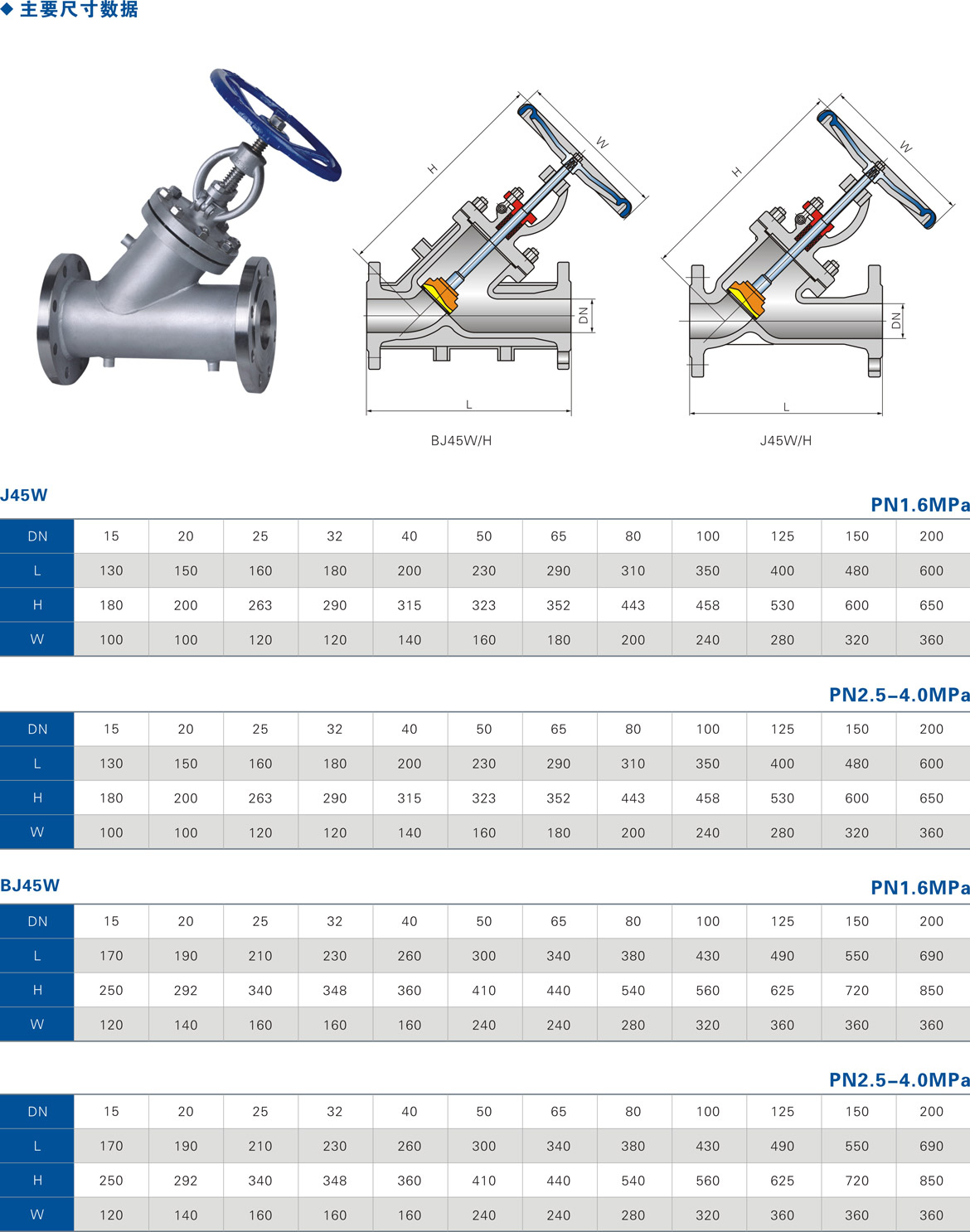

Y型(保温)截止阀的应用规范

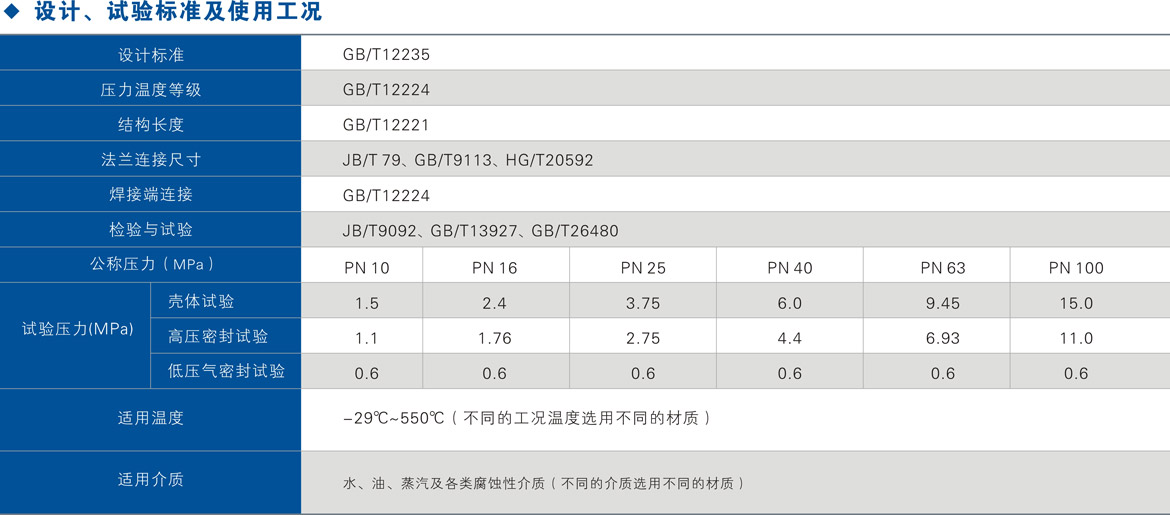

①铸钢截止阀设计制造按照GB/T12235

②锻钢截止阀设计制造按照:JB/T 7746

③检验和试验按照GB/T 13927、GB/T26480

④法兰连接按照GB/T79、HG/T20592、GB/T9113

⑤对焊端: GB/T12224

⑥承插焊端: JB/T 7746

⑦结构长度: GB/T12221

⑧温压等级: GB/T12224


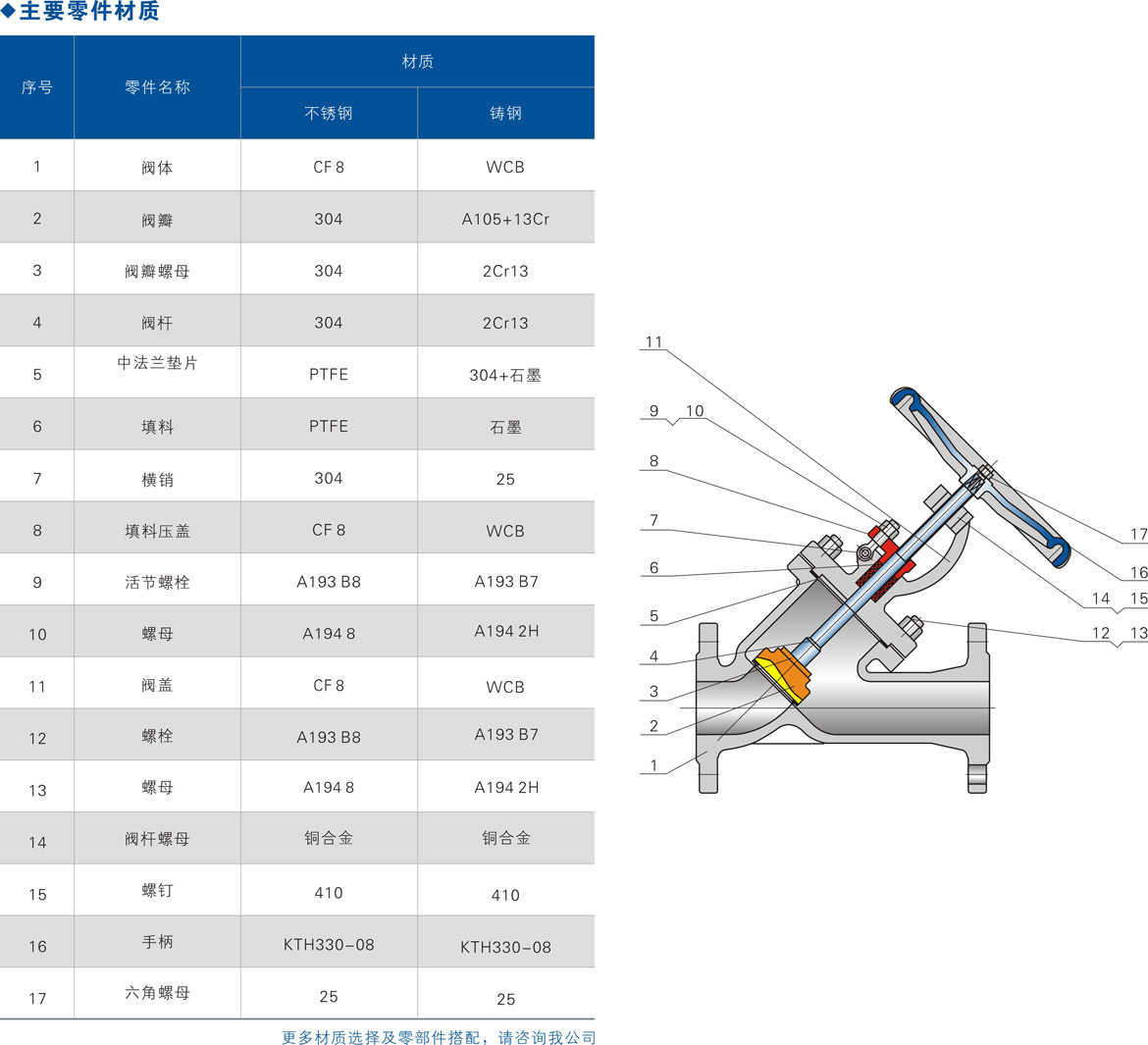

Y型(保温)截止阀的结构特点

①阀体和阀盖连接形式:采用栓接阀盖;

②保温夹套:保温截止阀阀体外设计有夹套保温层,保温夹套焊装于阀门的两法兰之间,阀门的侧面、底部设置有夹套的连接口,夹套中可自由地流过蒸汽或其它热的保温介质,确保粘稠介质可顺畅地流过阀门。

③启闭件(阀瓣)设计:阀瓣启闭时的运动轨迹与流道成45°角,阀瓣通常采用平面密封,可根据客户要求和实际工况需要采用锥度密封阀瓣,密封面可根据用户要求堆焊金材料或镶嵌非金属材料。

④阀盖中道垫片形式:低压截止阀采用不锈钢石墨复合垫片;高压截止阀采用不锈钢石墨缠绕垫片。

⑤填料密封:通常采用柔性石墨作为填料材料,可根据用户需求提供PTFE或者复合填料材料。填料与頃料函接触的表面粗粘3度为0.2um,可以保证阀杆与填料接触面接合紧密但是旋转自如,经过精密的机械加工的阀杆密封面粗糙度0.8μm可以保证阀杆可靠的密封。

⑥弹簧加载填料冲击系统:如果客户要求,可采用弹簧加载填料沖击系统提高填料密封的持久性和可靠性。

⑦操作形式:一般情况下采用手轮驱动或者齿轮传动方式,可根据用户需要采用链轮传动或者电装驱动。

⑧倒密封设计:我公司提供的所有截止阀都有倒密封设计,通常情况下,碳钢截止阀的阀座设计采用分离式倒密封结构,不锈钢截止阀的倒密封是直接加工或者是焊后加工。当阀门在全开位置时,倒密封的密封面非常可靠。

⑨阀杆设计:采用整体锻造工艺制成,按照标准要求确定最小直径。

⑩阀杆螺母:通常情况下,阀杆螺母材料采用铜合金。可以根据用户要求采用高镍铸铁等材料,对于大口径的截止阀:阀杆螺母和阀杆之间设计有滚动轴承,可以有效减小截止阀的开启力矩使阀门可以轻松开关。
