美标自密封截止阀

美标自密封截止阀

美标自密封截止阀的产品特点

1.自密封闸阀采用自密封作为高压密封技术,在压力不超过承压件抗压强度的前提下,压力越大密封性能越好。

2.介质流向有“低进高出”和“高进低出”两种,只许介质单向流动,安装时有方向性。

3.结构简单,制造和维修比较方便,工作行程小,启闭时间短。

4.截止阀非常适合作为切断或调节以及节流使用。

5.不锈钢截止阀是依靠阀杆压力,使阀瓣密封面与阀座密封面紧密贴合,阻止介质流通,属于强制密封式阀门。



美标自密封截止阀的应用规范

①设计制造:铸钢截止阀按照API 623、BS1873、 ASME B16.34

②锻钢截止阀按照API 602

③检验和试验:API 598

④法兰连接尺寸: ASME B16.5

⑤对焊端: ASME B16.25

⑥承插焊端: ASME B16.11

⑦结构长度: ASME B16.10

⑧温压等级: ASME B16.34

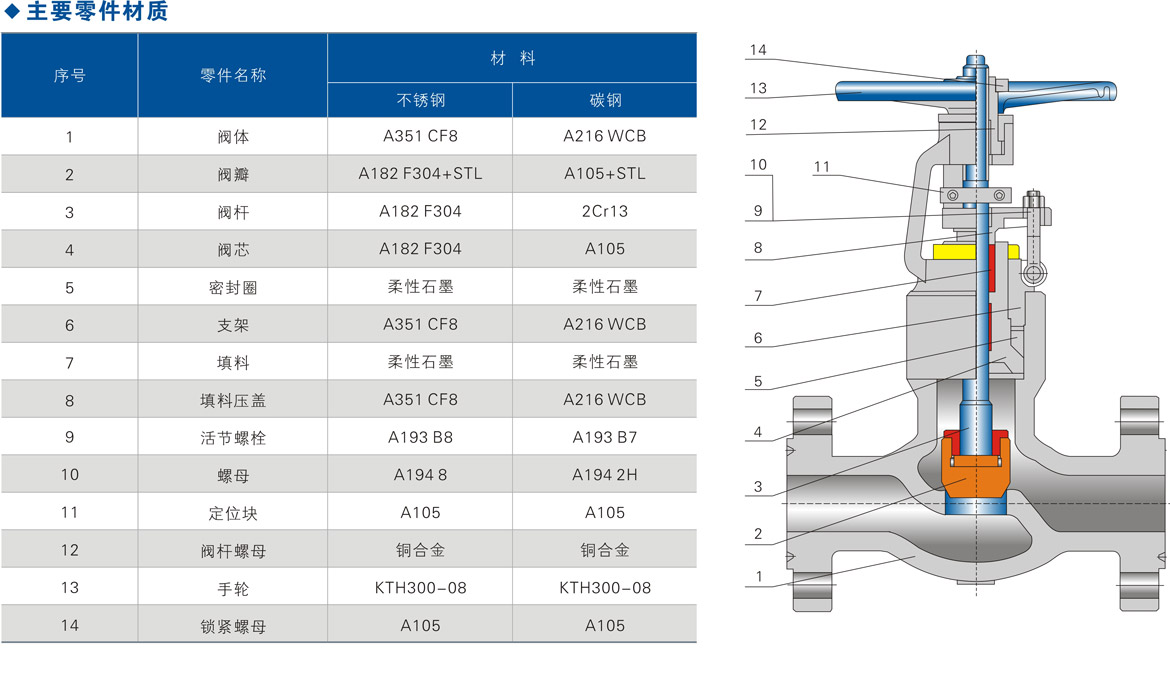

美标自密封截止阀的结构特点

①阀体和阀盖连接形式:采用自压密封式阀盖。

②启闭件(阀瓣)设计:通常采用平面密封阀瓣,可根据客户要求和实际工况需要采用锥度密封阀瓣,密封面可根据用户要求堆焊金材料或镶嵌非金属材料。

③阀盖中道垫片形式:采用自压密封金属环。

④填料密封:通常采用柔性石墨作为填料材料,可根据用户需求提供PTFE或者复合填料材料。填料与頃料函接触的表面粗粘3度为0.2um,可以保证阀杆与填料接触面接合紧密但是旋转自如,经过精密的机械加工的阀杆密封面粗糙度0.8μm可以保证阀杆可靠的密封。

⑤弹簧加载填料冲击系统:如果客户要求,可采用弹簧加载填料沖击系统提高填料密封的持久性和可靠性。

⑥操作形式:一般情况下不锈钢截止阀采用手轮驱动或者齿轮传动方式,可根据用户需要采用链轮传动或者电装驱动。

⑦倒密封设计:我公司提供的所有截止阀都有倒密封设计,通常情况下,碳钢截止阀的阀座设计采用分离式倒密封结构,不锈钢截止阀的倒密封是直接加工或者是焊后加工。当阀门在全开位置时,倒密封的密封面非常可靠。

⑧阀杆设计:采用整体锻造工艺制成,按照标准要求确定最小直径。

⑨阀杆螺母:通常情况下,阀杆螺母材料采用铜合金。可以根据用户要求采用高镍铸铁等材料,对于高压大口径的截止阀:阀杆螺母和阀杆之间设计有滚动轴承,可以有效减小截止阀的开启力矩使阀门可以轻松开关。
