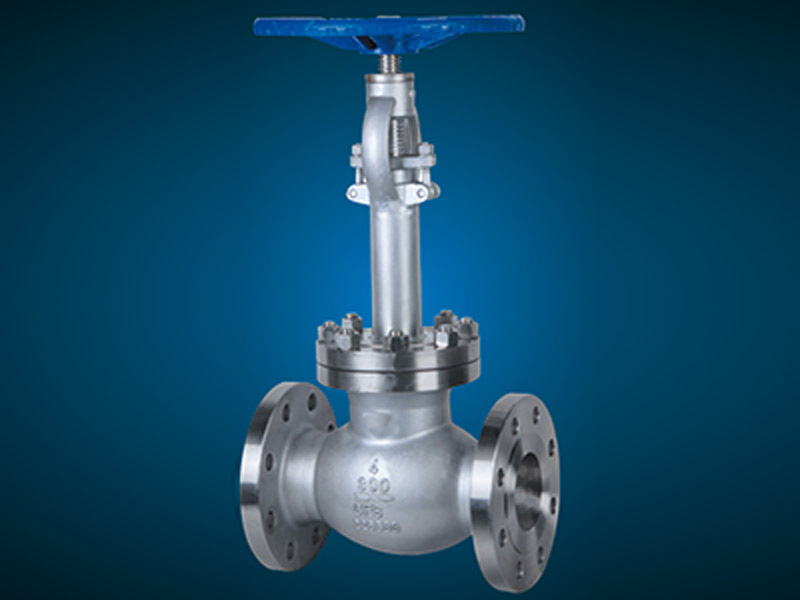

美标低温截止阀

美标低温截止阀

美标低温截止阀的产品特点

1.可适用在-50℃~ -196℃环境温度下,超低温下能保持承压件强度和密封性能。

2.结构简单,制造和维修比较方便,工作行程小,启闭时间短。

3.截止阀非常适合作为切断或调节以及节流使用。

4.不锈钢截止阀是依靠阀杆压力,使阀瓣密封面与阀座密封面紧密贴合,阻止介质流通,属于强制密封式阀门。

5.介质流向有“低进高出”和“高进低出”两种,只许介质单向流动,安装时有方向性。

6.主体材料、内件材料、填料、垫片、紧固件的材料可根据用户要求或实际工况条件合理组合。

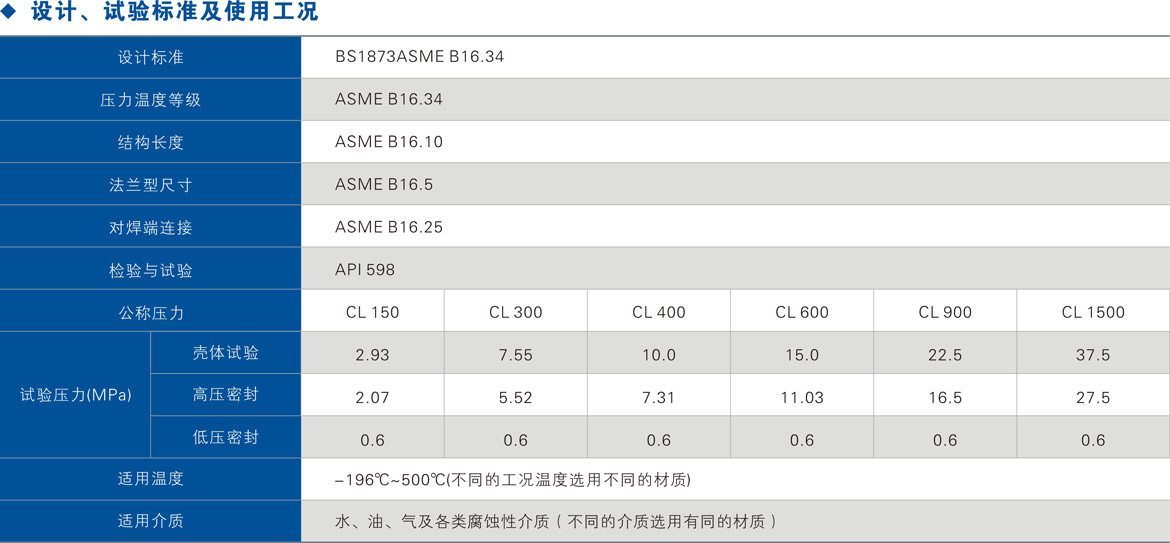

美标低温截止阀的应用规范

①设计制造按照API 623、GB/T24925

②检验和试验按照API 598

③法兰连接按照ASME B16.5

④对焊端:ASME B16.25

⑤承插焊端: ASME B16.11

⑥结构长度: ASME B16.10

⑦温压等级: ASME B16.34

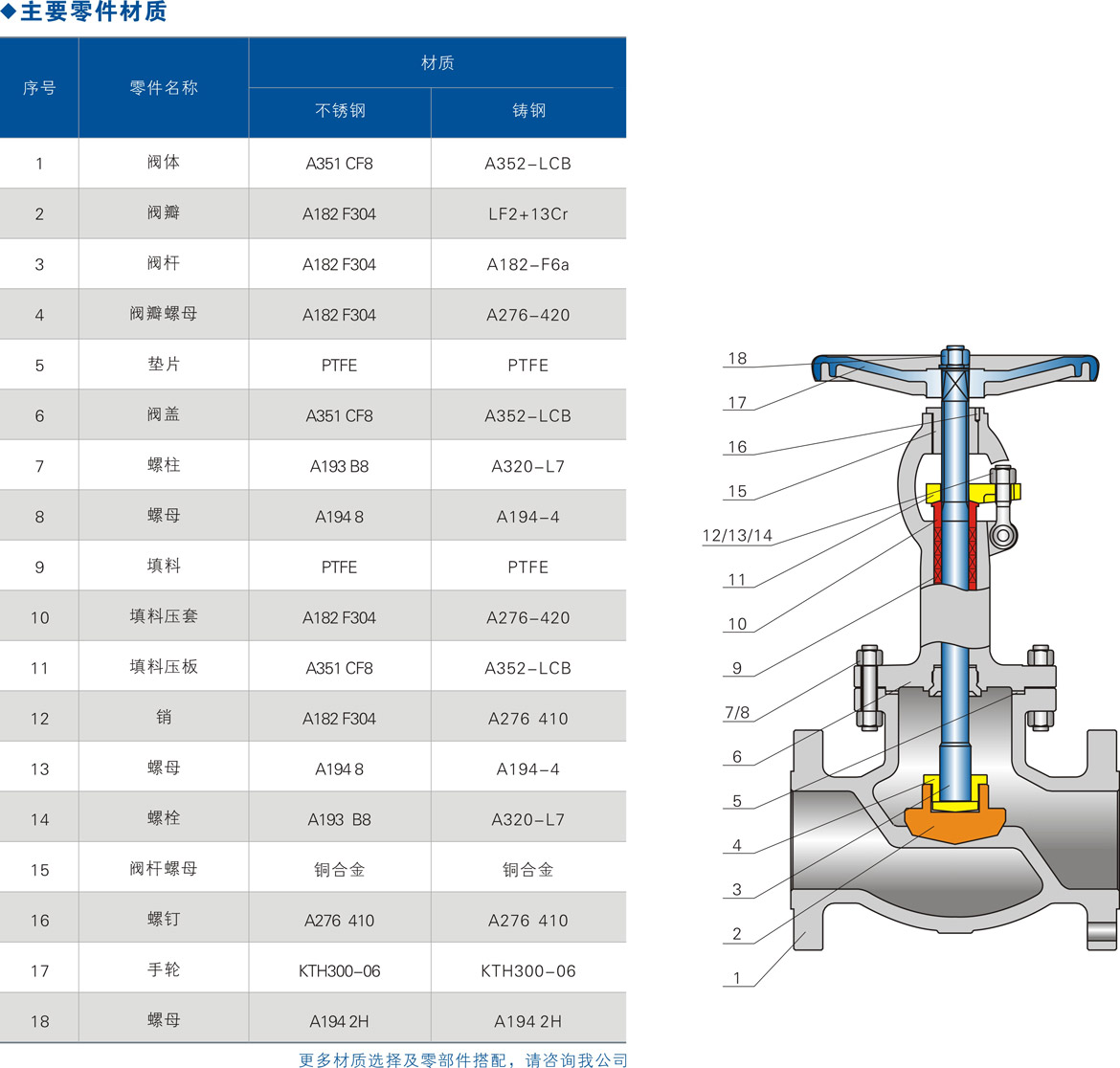

美标低温截止阀的结构特点

①阀盖设计:阀盖设计为长颈结构,能隔离低温介质对填料的影响,可防止阀盖密封件的性能降低,也可使阀门启闭灵活;

②启闭件(阀瓣)设计:通常采用锥度密封阀瓣,可根据客户要求和实际工况需要采用平面密封阀瓣,密封面可根据用户要求堆焊金材料或镶嵌非金属材料。

③阀盖中道垫片形式:Class150~Class300截止阀采用不锈钢石墨缠绕垫片;Class600截止阀可用不锈钢石墨缠绕垫片也可采用金属环垫片,Class900~Class2500截止阀采用自压密封金属环。

④填料密封:通常采用柔性石墨作为填料材料,可根据用户需求提供PTFE或者复合填料材料。填料与頃料函接触的表面粗粘3度为0.2um,可以保证阀杆与填料接触面接合紧密但是旋转自如,经过精密的机械加工的阀杆密封面粗糙度0.8μm可以保证阀杆可靠的密封。

⑤弹簧加载填料冲击系统:如果客户要求,不锈钢截止阀可采用弹簧加载填料沖击系统提高填料密封的持久性和可靠性。

⑥操作形式:一般情况下采用手轮驱动或者齿轮传动方式,可根据用户需要采用链轮传动或者电装驱动。

⑦倒密封设计:我公司提供的所有截止阀都有倒密封设计,通常情况下,碳钢截止阀的阀座设计采用分离式倒密封结构,不锈钢截止阀的倒密封是直接加工或者是焊后加工。当阀门在全开位置时,倒密封的密封面非常可靠。

⑧阀杆设计:采用整体锻造工艺制成,按照标准要求确定最小直径。

⑨阀杆螺母:通常情况下,阀杆螺母材料采用铜合金。可以根据用户要求采用高镍铸铁等材料。对于大口径的截止阀:阀杆螺母和阀杆之间设计有滚动轴承,可以有效减小截止阀的开启力矩使阀门可以轻松开关。
